气流分级机
FW/HTS系列气流分级机
1、工作原理
分级机与旋风捕集器、脉冲除尘器、引风机、控制柜组成一套分级系统。物料在风机抽力作用下由分级机入料口随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，将混合在气固两相流体的粉体按粒径大小分开，符合粒径要求的细颗粒穿过分级轮叶片间隙进入旋风分离器或除尘器收集，不符合粒径要求的物料夹带部分细料在离心力和碰壁失速的作用下，沿筒壁下降至二次风口处，经二次风的强烈淘洗作用，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降至卸料口处排出。
2、性能特点
●设计新颖:源于的先进涡轮分级结构，集分级、收集、控制一体化设计；
●超细化:先进的分级结构可获得理想的粒度，产品粒度可在2~150μm间调整；
●核心设计:新一代分级叶轮的结构及分级流场设计，分级轮可选择多种耐磨材料制作；
●效率:新一代优化分级流场设计，更加适合粗细物料分离，比普通分级机效率高15~30%；
●无尘环保:系统密闭运行，配有先进的脉冲除尘，生产线无粉尘外漏，噪音低，生产过程清洁环保；
●高自动化:控制柜内含各控制、检测、保护电气件，操作简便，易学易懂；
●多用途设计:可与分级机、粉碎机、气流磨、球磨机、改性机等串联使用，生产出粒度分布集中、超细化的成品粒度；
●防爆、防潮设计：氮气保护循环工艺，确保易氧化危险材料的连续稳定运行；
●应用领域:非金属矿（碳酸钙、高岭土、石英、云母等非金属矿产品）、金属粉末、合成化工粉末、食品、锂电新材料、冶金、磨料、陶瓷、耐火材料、医药、农药、保健品、新材料等；
3、参数展示
| 参数/型号 |
FW200/4 |
FW315/3 |
FW315/4 |
FW315/6 |
FW400/3 |
FW400/4 |
FW400/6 |
FW500/3 |
FW500/4 |
FW500/6 |
|
分级粒径d97:um |
3-75 |
3-75 |
3-75 |
3-75 |
4-75 |
4-75 |
4-75 |
5-75 |
5-75 |
5-75 |
|
处理量T/h |
0.2～1.5 |
3～8 |
4～12 |
6～15 |
4～12 |
6～15 |
8～18 |
6～15 |
9～20 |
12～30 |
|
装机功率KW |
75-100 |
110-150 |
160-200 |
250-290 |
140-220 |
220-280 |
300-380 |
230-320 |
320-400 |
500-580 |
|
空气流量m3/h |
5000 |
9000 |
12000 |
18000 |
15000 |
20000 |
28000 |
22000 |
30000 |
45000 |
FW/HTS系列单转子气流分级机
| 参数/型号 |
FW60 |
FW140 |
F200 |
FW260 |
FW315 |
FW400 |
FW500 |
|
分级粒径d97:um |
3-75 |
3-75 |
3-75 |
3-75 |
4-75 |
4-75 |
5-75 |
|
处理量kg/h |
0.5～10 |
20～200 |
50～500 |
100～1000 |
200～2000 |
400～4000 |
600～6000 |
|
装机功率KW |
7-11 |
15-19 |
21-28 |
23-30 |
52-60 |
67-77 |
77-105 |
|
空气流量m3/h |
300 |
1000 |
1500 |
2000 |
3000 |
4600 |
7500 |
注：生产能力与原料的粒度、比重、硬度、水分等指标密切相关，以上仅供选型参考

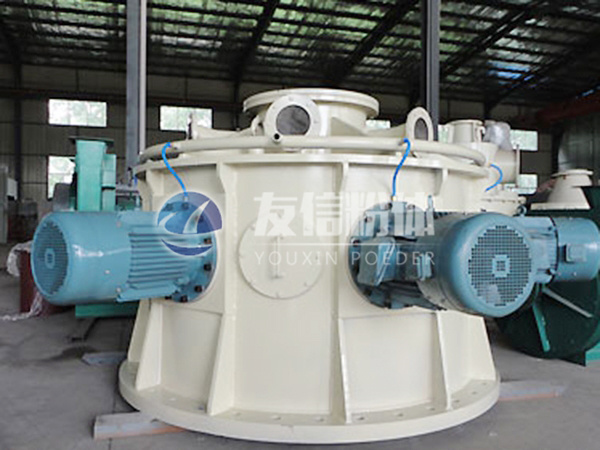

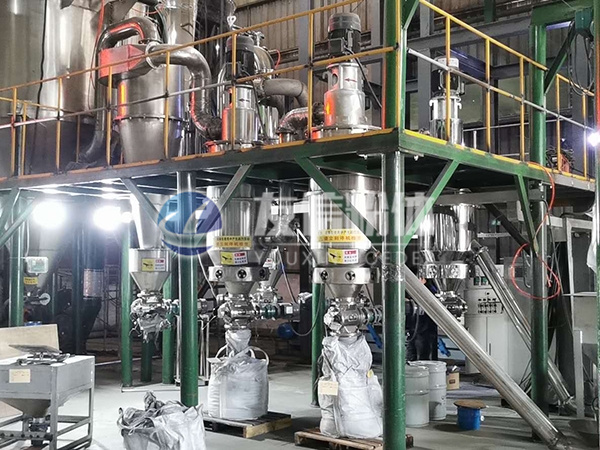

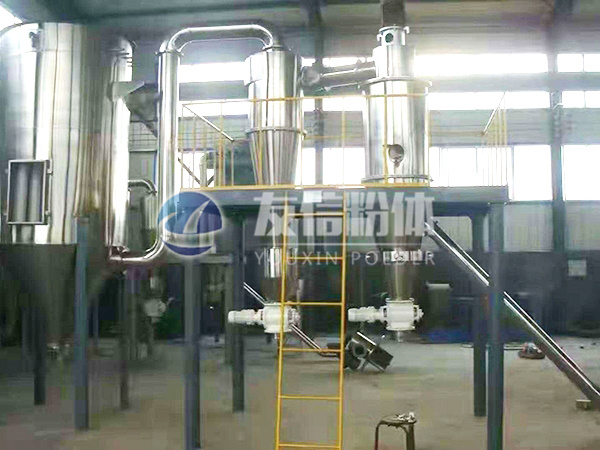

4、实图展示
