一．概述Overview

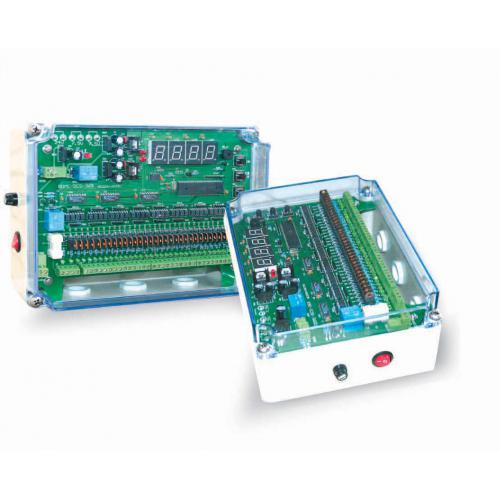

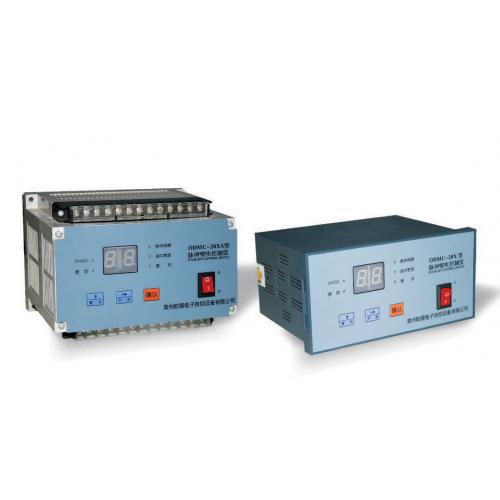

ODMC-5CS型脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。它的输出信号控制电磁脉冲阀对滤袋进行循环清灰，以保证除尘器的处理能力和收尘效率。该产品的脉冲间隔、脉冲宽度、输出位数、脉冲周期间隔可调，数据可用数显管显示，输出位数可根据需求进行扩展，该产品采用高精ABS及透明机壳，密封性能好，防水防尘，是除尘设备理想产品，该产品由我公司工程师以客户需求为中心精心研究，严格执行JB/T5915-91标准生产，产品零部件大都采用进口件，性能高于市场同类产品，使其操作更直观更简单，性能更稳定。
二．工作原理WorkingPrincciple
本控制仪核心控制由单片机实行，实现按键参数设定、数码显示及循环间隔、脉冲间隔和脉冲宽度控制。各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。本控制功能齐全，操作简单明了。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
三、技术指标Technical Parameters
|
受控脉冲阀个数
|
1-36，1-80( 可任意设置）
|
|
每单元阀数
|
1-18， (可任意设置）
|
|
额定输出电压
|
DC24V，（或其他规格）
|
|
额定输出电流
|
1A， （或其他规格）
|
|
额定输入电压
|
AC 220V
|
|
各时间参数
|
脉冲等待：10秒（即离线阀关闭或开启10秒后脉冲阀）
脉冲宽度：0.01-0.99秒（可调）；
脉冲间隔：1-999秒（可调）；
沉降时间：1-99S秒（可调）；
脉冲周期（循环间隔）：0-9990秒（可调）；
卸灰周期：0-99次
|
|
使用环境
|
-25℃~+55℃
空气的相对湿度不超过85%
无严重的腐蚀气体和导电尘埃
无剧烈震动或冲击
|
|
外形尺寸
|
250×190×96mm(挂壁式安装)
|
四、安装方式Installation
