[促销] DK、DB型吊式圆盘给料机(DK、DB型)

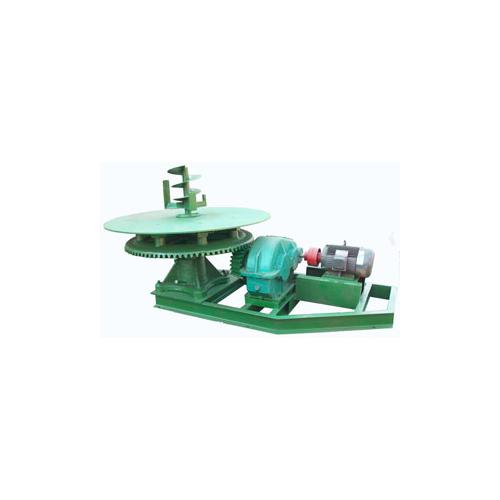

DK、DB型吊式圆盘给料机
供应商参考报价:¥8888
  供应商信息
· 新乡市新新矿山振动设备有限公司 [河南省] 加为商业伙伴
  发送站内消息
联系人: 岳春林
所在城市: 河南省 新乡市
详细地址: 新乡市东明大道与向阳路十字向南200米
联系我们 更多产品 进入商铺

详细信息



产品概述:



圆盘给料机为容积式计量的给料设备。它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。适用于喂送各种非粘性物料,不适用于流动性好的粉状物料。适合圆盘给料机喂送的物料有:煤粉、水泥、熟料、石灰石、粘土、石膏、炉渣等粉状、粒状或小块状物料,此类给料机适用于空气净化程度要求不高的场合。
本机的电动机有交流传动和直流传动两种,直流传动可以变速,其范围为41,便于集中控制和调节转速的联动。

吊式圆盘给料机的分类:DK吊式敞开式圆盘给料机和DB吊式封闭式圆盘给料机两种。

结构及工作原理:

本机主要由电动机、减速装置、圆盘、般套、刮板、喂料调节装置及槽钢柱等几部分组成。它由悬吊在盘套侧面的电动机,经过三角皮带、蜗轮减速机立轴带动圆盘旋转。盘套的下节与蜗轮减速机连接,上节通过槽钢柱与料仓连接,电动机则通过电动机底座固定在盘套的侧面。因此在整个圆盘给料机都悬吊在料仓的下面。

喂送的物料由料仓下面的螺旋闸门出来,经由本机的入料管及活动套筒流到圆盘上,由于圆盘的转动及刮板的作用而被刮下,经过盘套上的出料口涌入下一设备中去。

基本技术参数:



型号 DK6 DK8 DK10 DK13 DK16 DK18 DK20
DB6 DB8 DB10 DB13 DB16 DB18 DB20
圆盘直径 mm Ф600 Ф800 Ф1000 Ф1300 Ф1600 Ф1800 Ф2000
***高转速 r•p•m 8 8 7.5 6.5 6 5 5
***低转速 r•p•m 2 2 1.9 1.6 1.5 1.25 1.25
给料量 m3/h 1.28-2.25 2.20-4.42 4.80-9.64 8-16.1 13.1-28.1 17.4-34.6 25.4-51
电机功率 kw 1.1 1.1 1.5 3 4 5.5 7.5
总减速比   116 116 124 143 158 192 192
物料***大料度 mm 25 30 40 50 60 70 80
活动筒高度 mm 50-130 60-165 80-220 100-275 120-340 140-385 160-440
设备重量 DK kg 440 560 860 1160 2050 3100 3300
DB kg 500 600 910 1280 2300

外型图及安装尺寸:



代号 DK6
DK6
DK8
DB8
DK10
DB10
DK13
DB13
DK16
DB16
DK18
DB18
DK20
DB20
Ф 600 800 1000 1300 1600 1800 2000
Ф1 250 300 400 500 600 700 800
H 1052 1152 1427 1597 1920 2075 2165
H1 880 925 1082 1250 1535 1595 1695
A 360 460 575 750 920 1035 1150
A1 463 460 575 750 920 1035 1150
A2 630 634 715 806 905 1055 1055
A3 780 1000 1210 1550 1880 2120 2360
C 49 49 30 30 33 46 46
L 855 1085 1350 1735 2115 2365 2620
