QLD/QLZ流化床气流粉碎机

QLD/QLZ流化床气流粉碎机
供应商参考报价:面议
  供应商信息
· 上海细创粉体装备有限公司(原上海化工机械 [上海市] 加为商业伙伴
  VIP会员 发送站内消息
联系人: 董晓
所在城市: 上海市
详细地址: 上海市奉贤区南桥镇杨王工业区杨海路210号
公司网站: www.chemmachine-3j.com
电子邮件: mill@hi2000.com
公司电话: 021-64481022
传真: 021-64481044

详细信息

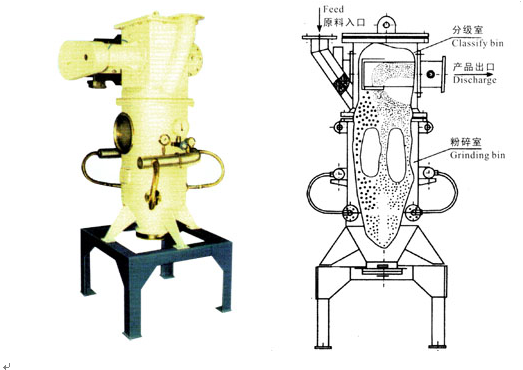

工作原理:
        物料进入粉碎室,超音速喷射流在粉碎室下部形成向心逆喷射流场,在压差作用下,使磨底物料流态化,被加速的物料在多喷嘴的交汇点汇合,产生剧烈的冲击碰撞摩擦而粉碎,被粉碎的细粉随气流一起运动至上部的涡轮分级机处,在离心力作用下,将符合细度要求的微粉排出。

特点:
        QLD型流化床式气流粉碎机集粉碎、分级、混合、均化机理于一体,实现联机作业独特的优点。
·冲击速度高,颗粒受到气流喷嘴加速后对冲撞击,撞击速度是两相对速度的迭加,粉碎效率高。
·能耗低,与其它类型的气流磨相比,可节能三分之一。
·磨损极小,由于主要的粉碎作用是颗粒在流化床中的相互冲击和碰撞,高速粒子很少碰撞磨壁以及物料不通过喷嘴,可用于高硬度物料的粉碎。
·内装涡轮式超细分级机,分级精度高,产品粒度分布范围较窄。
·自动控制功能,操作十分方便。
·噪音小。
·结构紧凑,占地面积较小。

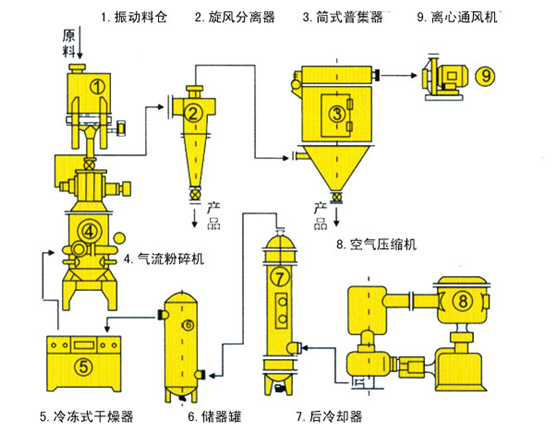

QLD流化床式气流粉碎机工艺流程图
物料性质 物料名称(代表例)
高纯物料 荧光粉特种陶瓷硅胶氧化铝
高硬物料 碳化钨碳化硅碳化硼氧化钨 氧化锆氧化硅金刚砂
热敏性物料 调色剂农药
塑性材料 各种树脂制品
难粉碎物料 片状云母石墨滑石粉
高密度多孔性物料 硅胶

   QLD型流化床式气流粉碎机主要技术参数
参数 型号
QLD 350 QLD 450 QLD 680
粉碎压力 (Mpa) pulverizing pressure 0.6-1.2 0.6-1.2 0.6-1.2
耗气量 (m3/min) air volume 8-12 16-22 33-44
处理量 (Kg/h) capacity 20-250 50-500 120-1500
分级机最大转速 (r/min) speed of classifier 8000 6000 4000
细度 (μm) particle size 2-50 2-50 2-50
外形尺寸 (mm) dimension 600×750×1620 1030×970×2014 1140×1075×2504
设备净重 (Kg) weight 270 530 970
系统总功率 (Kw) system powder 65-90 132-160 300-335

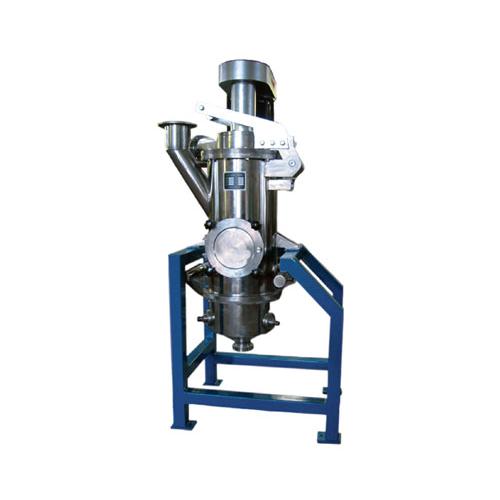

   QLD100 流化床式气流粉碎机组
1.脉冲滤筒式捕集器 2.旋风分离器 3.QLD100流化床式气流粉碎机
4.振动加料器 5.振动控制仪 6.空气分配系统 7.机架 8.脉冲控制仪

   QLD100 流化床式气流粉碎机组主要技术参数
粉碎室直径 Φ100mm
空气耗量 粉碎 0.6-0.9Mpa 0.8-1.1m3/min
气封 0.03-0.04Mpa 0.76m3/min
加料 0.4-0.6Mpa 0.27-0.35m3/min
分级轮直径 Φ50mm
分级轮最高转速 22000r/min
分级电机功率 1.1KW
风机功率 3KW
进料粒度 325目
产品细度 D97=2.5-40μm
生产能力 2-10kg/h
设备净重 150kg
外形尺寸 1510×560×1670mm
系统总功率 -20KW




   QLZ型流化床式气流粉碎机

        QLZ型流化床式气流粉碎机是目前最新一代超微气流粉碎设备。集国际上最先进的多喷管技术、流化床技术及立式分级技术于一身,实现了流场多元化、料层流态化、分级立式化及机电一体化组合技术系统,是气流磨的发展方向。

粉碎空气量

12.3~18.5m3/min
粉碎工作压力 0.6~0.95Mpa
辅助用气量 3.3~4.5m3/min
辅助用气压力 0.02~0.075MPa
分级轮转速 570~4860r/min
分级轮电机功率 7.5kw
原料粒径 <0.5mm
粉碎粒径 D97=5.5~80um
生产能力 20~400kg
设备净重 620kg
墨粉粉碎及分级流程图
①-粗粉碎机 ②-捕集器 ③-螺杆加料器 ④-QLZ450流化床式气流粉碎机
⑤-旋风分离器 ⑥-FSZ400分级机 ⑦-罗茨风机过滤器 ⑧-罗茨风机 ⑨-风机
