工作原理

　　压力气体通过加料喷射器产生的射流，使粉碎原料被吸入混合室，并经文丘里管射入“O”形环道下端的粉碎腔，在粉碎腔外围粉碎喷嘴高速射流的作用下，相互间发生猛烈的碰撞、摩擦实现粉碎。

　　粉碎的微粉随气流经上升管导入一次分级腔，粗粒子由于有较大的离心力，经下降管返回粉碎腔循环粉碎，细粒子随气流进入二次分级腔，质量很小的微粉从分级旋流，由中心出口进入捕集系统而排出。

　　特点

　　QON型循环管式气流粉碎机适用于干式脆性物料的超微粉碎，很容易获得微米级和亚微米级的粒子。

　　依靠物体间自磨作用，可获得高纯度的产品。

　　用二次内分级结构，提高产品的细度和粒度的均匀分布。

　　采用防磨内衬，提高粉碎机使用寿命，且适应较硬物料的粉碎。

　　压力气体绝热膨胀产生降温效应，使粉碎在低温下进行，因此尤其适用于低熔点、热敏性物料的粉碎。

　　生产流程在密闭的管道中进行，无粉尘飞扬。

　　噪音低于70分贝，无振动。

　　能实现连续生产和自动化操作，在粉碎过程中还起到混合和分散的效果。改革工艺条件和局部结构，能实现干燥、粉碎和包复活化处理。

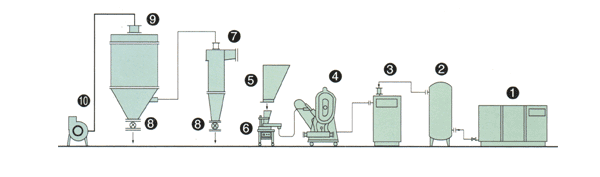

　　QON循环管式气流粉碎机流程示意图

　　1、空压机

　　2、储气罐

　　3、冷冻式压缩空气干燥器

　　4、QON系列气流粉碎机

　　5、振动料仓

　　6、螺杆加料器

　　7、旋风分离器

　　8、星形回转阀

　　9、布袋捕集器

　　10、引风机

　　QON 循环管式气流粉碎机技术参数
