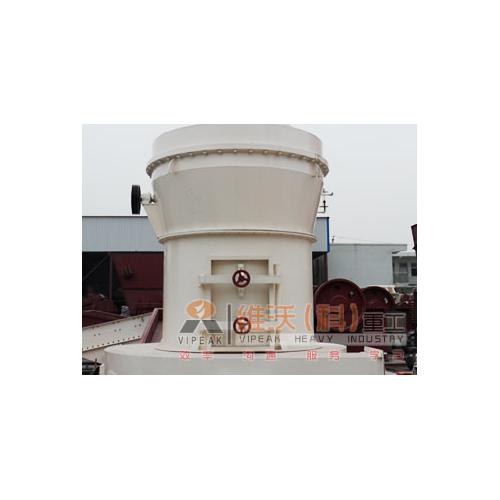

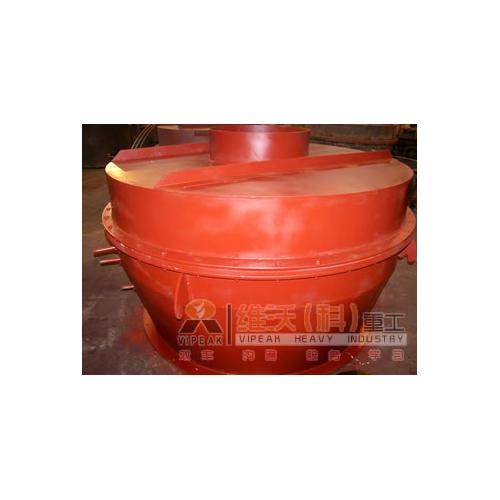

雷蒙磨粉机整机结构是由主机、分析机、管道装置、鼓风机，根据用户需要可以配备破碎机、提升机、电磁振动给料机、电控电机等组成。物料经粉碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀连续的送入主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即为成品。在磨室内因被磨物料中有一定的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器，被净化后排入大气。

雷蒙磨整机结构特征：
1、雷蒙磨立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。
2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
3、磨粉机主机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
4、雷蒙磨重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。 5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。
