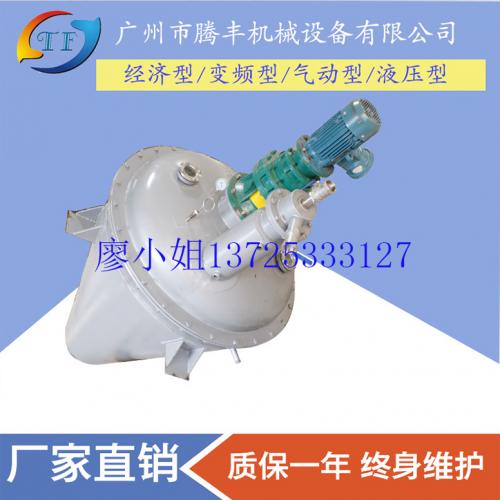

DSH单螺旋锥形混合机

混合机筒体内两只非对称螺旋的快速自转将物料向上提升形成两股非对称沿筒壁自下向上的螺柱形物料流、转臂慢速公转运动，不同程度进入螺柱包络线内，一部分物料被错位提升，另一部分物料被抛击螺柱，从而达到全圆周方位物料的不断更新扩散，被提到上部的两股物料再向中心凹穴汇合，形成一股向下的物料流，补充了底部的空穴从而形成对流循环的三重混合效果。

三、摆线针轮减速机型结构特点

摆线针论减速机型结构是由电机（或防爆电机）、减速机、筒盖、筒体、传动部分、螺旋、出料阀、喷液装置等部分组成。

1. 减速机：行星摆线针轮、双级、双出轴减速机、输出公转、自转两种速度。

2. 筒盖部分：筒盖支撑着整个传动部分，传动部分用螺栓固定在筒盖上，筒盖上设有若干开孔，供进料、观察、清洗、维修备用。

3. 传动部分：由减速机经传动分配箱，使转臂、传动头、螺旋作行星式公转、自转运动。

4. 筒体部分：筒体为锥形结构，使出料迅速、不积料、无死角。

5. 螺旋部分：筒体内两只非对称排列的螺旋杆作自转，并在分配箱的传动下作公转行星运动，在筒体的范围内翻动物料，使物料快速达到均匀混合。

6. 出料阀：出料阀安装在筒体底部，用于控制物料以及放料。该机出料阀可分手动、气动和电动三种形式。

7. 喷液装置：喷液装置由管件、喷头部件组成，并固定在筒盖上。

四、DSH系列设备主要技术参数

型号	全容积m³	装载系数	产量 t/h	总功率 kw			物料粒度（目）	混合均匀相对偏差8%min	公转	自转
DSH-0.02	0.02	0.6	0.02-0.04	0.37			20-500	＜1.5	2.5	85
DSH-0.05	0.05	0.6	0.03-0.1	0.55			20-500	＜1.5	2.5	85
DSH-0.1	0.1	0.6	0.06-0.2	1.5			20-500	＜1.5	2.5	85
DSH-0.15	0.15	0.6	0.09-0.4	1.5			20-500	＜1.5	2.5	85
DSH-0.3	0.3	0.6	0.3-1	3	3.75	蜗轮蜗杆型 kw	20-500	＜1.5	2	108
DSH-0.5	0.5	0.6	0.5-1.5	3	3.75		20-500	＜1.5	2	108
DSH-1	1	0.6	2-2.5	4	4.55
