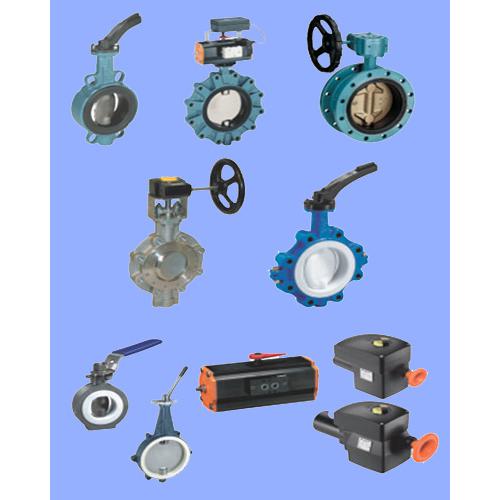

Z011-A
通用对夹蝶阀
公称通径：DN20-DN1200
工作温度：-20℃～+160℃
工作压力：***大16bar
阀　　体：铝合金、灰铸铁、球墨铸铁、铸钢、不锈钢、铝青铜
阀　　板：球墨铸铁、铸钢、不锈钢、铝青铜、镍合金、防腐耐磨层、镜面抛光
阀　　杆：不锈钢、镍合金、铝青铜
阀　　座：NBR、EPDM、CSM、FPM、VSI、AU
特　　点：双向气泡级零泄漏、双(单)阀杆无销结构、阀座可拆卸、免维护
适用介质：饮用水、污水、高纯水、海水、空气、天然气、煤气、蒸汽、油品、纸浆、啤酒、粉末等

蝶阀的特性：
　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时***的阻力，因此通过该阀门所产生的25压力降很小，故具有较好的流量控制特性。
   蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

F 012-A
 双法兰蝶阀
公称通径：DN50-DN1200
工作温度：-20℃～+160℃
工作压力：***大16bar
阀　　体：球墨铸铁、碳钢
阀　　板：球墨铸铁、铸钢、不锈钢、铝青铜、镍合金、防腐耐磨涂层、镜面抛光
阀　　杆：不锈钢、铝青铜、镍合金
阀　　座：NBR、EPDM、CSM、FPM、VSI
特　　点：双向气泡级零泄漏、双(单)阀杆无销结构
适用介质：饮用水、污水、高纯水、海水、空气、天然气、煤气、蒸汽、油品、纸浆、啤酒、粉末、烟道气等
