颗粒显微图像分析DX200是一种具有图像法粒度分布测试以及颗粒型貌分析等多功能颗粒分析系统，该系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来；通过USB数据传输方式将颗粒图像传输到电脑中，通过专门的颗粒图像分析软件对图像进行处理与分析，通过显示器和打印机输出分析结果。本系统具有直观、形象、准确、测试范围宽以及自动识别、自动统计、等特点，不仅可以用来观察颗粒形貌，还可以得到颗粒数量、表面积、体积总数以及颗粒数量、面积、体积的粒度分布。提供D10、D50、D90和任意百分比累积值。为科研、生产领域增添了一种新的粒度测试手段。广泛应用于、材料、冶金、医药、生物、化工、食品、农林业等行业。

一、指标性能

1、测试范围： 0.1-2000微米。

2、系统放大倍数：200、1600倍。

3、***大分辨率：0.1微米。

4.、重复性误差：<3%（不包含样品制备因素造成的误差）。

5.、粒度分布类型：体积分布、面积分布、数量分布等。

6、输出项目：包括原始参数（包括样品信息、测试信息等），分析数据（包括区间分布、累计分布等），分布图形（区间分布直方图和累计分布曲线直方图等）。

二、测试原理

通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径等。

三、标定方法

用C1显微镜专用标准刻度尺直接标定显微镜4X、10X、40X时的图像和统计数据结果，标定对象属性为多段线的园，使以测试标准尺为基准绘制的圆能使用显微颗粒图像处理程序测试得到结果来标定。以微米为单位。

也可以用标准颗粒对标。用标准颗粒制成试样片，测试D50值，调节“对标调整”使测试值达到标准颗粒标定值。

四、主要系统配置

电子显微镜DM100 40\1600倍 500W，图像处理与分析软件（U盘、加密***），C1、显微标尺1个，载玻片1盒，毛笔1个，滴液瓶四个。

五、操作说明

1、载玻片颗粒样本制作。

在载玻片上加入样品少许，用纸巾涂布样品，使样品均匀分布在载玻片镜面玻璃上，形成满幅照片400~500~600颗的样片，以供测试使用。

2、载玻片颗粒悬浮液样本制作。

加入样品颗粒少许，用滴液瓶采取分散剂稀释溶液2~3滴放置于载玻片上，用毛笔搅拌揉搓，制成样品悬浮液，用毛笔涂布载玻片使样品悬浮液均匀散布在载玻片上，控制悬浮液溶度为一次成像满幅照片500~600~700颗颗粒。这样制成试样片。

3、应用程序安装

CamApp（DM300-WIN_XP_Vista_WIN7_Driver-V1.3-20100706）电子显微镜应用程序安装， 图像处理程序安装，Autocad2004绘图程序安装，显微颗粒图像处理程序安装。

4、操作顺序

打开CamApp电子显微镜应用程序，连接好USB电子显微镜，拍摄载玻片上的样本照片。500~600~700每幅照片。

设置图像处理程序：（设置比例F8）原始图像比例1，光栅分辨率72Dpi，矢量图形单位英寸，（矢量化设置F11）弧形识别和拟合中容差2.0、***小曲线100。用图像处理程序打开拍摄好的颗粒照片，进行数字图像矢量化处理，1.调节黑白对比度-200，2.精确方式边缘侦测。3.做四遍图像愈合。4.***佳组合线细化。5.矢量化图像。这样就获得颗粒矢量化图像。

用Autocad打开矢量图片就可以在Autocad上操作图像。可以测量、绘图。

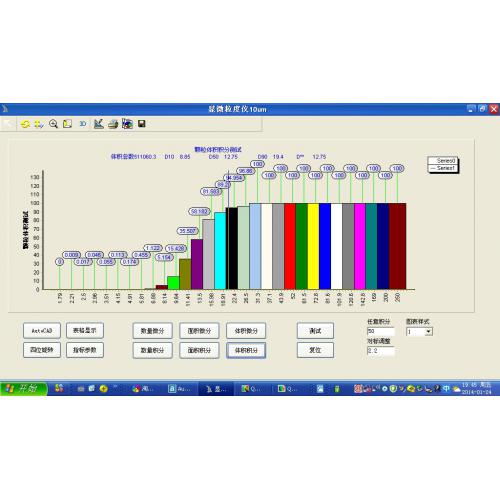

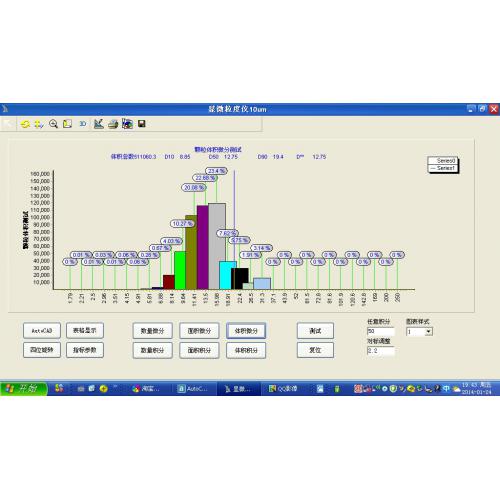

打开显微颗粒图像处理程序，点击“样本处理”可以打开Autocad。点击“开始测试”，切换到Autocad，鼠标选择当前颗粒图片中的颗粒，确认，切换到显微颗粒图像处理程序就可以看到统计图像，可以得到颗粒数量、表面积、体积总数以及颗粒数量、面积、体积的粒度分布。提供D10、D50、D90和任意百分比累积值。

在不关闭显微颗粒图像处理程序情况下，更换Autocad当前矢量图片，继续点击“开始测试”，可以累加矢量图片，得到多幅图片的平均测试结果。
