产品概述：

    WLDH系列卧式螺带混合机由U形容器、螺条搅拌叶片和传动部件组成；螺条状叶片一般做成双层或三层，外层螺条将物料从两侧向中央汇集，内层螺条将物料从中央向两侧输送，形成对流混合。螺条混合机对于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合有良好的效果，筒盖可做成全开式门，以便于对设备进行清洗更换产品。

应用范围：

　　卧式螺带混合机应用于农药、兽药、食品、化学品、生物、养殖业、陶瓷、耐火材料、塑胶、复合肥等固-固(即粉体与粉体)固-浆(即粉体与胶浆液)的混合，还特别适应粘稠的物料混合。

工作原理：

　  卧式螺条混合机由安装于搅拌轴上的内外径螺条带动桶体内物料，使搅拌器在桶体内***大范围翻动物料。搅拌器结构上，螺条设计成内外、左右互为反螺条，搅拌器工作时内螺条带动靠近轴心处物料做轴心旋转，轴向由内至两侧推动，外螺条带动靠近桶壁物料做轴心旋转，轴向由两侧至内推动，于是造成物料在桶体内对流循环、剪切渗混，完成物料在较短时间内快速均匀混合。

结构特点：　

1.灵活的选材方案

混合机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、321不锈钢以及其它材质的钢材定制，并且不同材质也可以结合使用；
设备选材时区分：与物料接触部分以及非与物料接触部分；
混合机内部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层；
不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式，并可分别应用于不同的使用部位；

2.可靠的驱动配置
混合机根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。
驱动电机选择有：普通电机、防暴电机、变频电机、高效节能电机、高防护等级电机、以及异电压下的电机；
常用的减速机：R、K、F系列齿轮减速机、摆线针轮减速机、通用型齿轮减速箱、行星齿轮减速器；
常用的连接方式：直联式、皮带轮连接、液力耦合器连接。

3.高效的搅拌装置
混合机根据不同的物料性质可配置不同的搅拌器；
常规的物料混合分：不同粉料相互混合、同种物料批次混合、粉料添加少量液体混合、液体添加粉料搅拌至浆料、浆料增稠或稀释、颗粒料与粉料混合、颗粒料与颗粒料混合、团块料破碎混合、冷却或升温混合等。
卧式混合机改装的搅拌器可分：内外双螺旋式、桨叶螺带式、内外断螺带式、剃刀式等。


4.优异的放料装置
卧式螺带混合机常规配置气动曲面翻板阀，当阀门关闭时，阀门的曲面翻板完全贴合筒体弧面，在搅拌过程中，没有多余的搅拌死角，使混合物料更加均匀。
阀门的驱动可区别为手动、气动、电动三种。
供参考的阀门还有粉体球面阀、滚筒阀、梅花错位阀、粉体蝴蝶阀、旋转喂料阀等。

5.多样的开口方式
混合机的筒盖上可设置不同形式的开口，满足不同的工况下使用。依照开口作用可设置人孔、清理门、投料口、排气口、
除尘口等，开口形式有法兰式标准开口、快开式带盖门口。
混合机可设置成筒盖全开式，便于清理设备内部。

6.强大的辅助组件
混合机可加装多种组件使用，常用的有盘管蒸汽夹套、蜂窝式耐压夹套、循环介质夹套、在线取样阀、高速飞刀、磁选机、温度探测、称重系统、除尘净化等组件。
混合机的夹套依照不同的热源介质采用不同形式的夹套，可升温可冷却，***高温度在250摄氏度内。
添加少量液体时，需配置喷液喷雾装置，更有利于液体均匀的分散混合于主料内。
喷液系统由压力源、储液罐、喷头三种基本组成模块。

7.严密的动轴密封
混合机常用3种密封模式：填料密封、组合式气密封、机械密封；
用以解决颗粒、粉末、微米级粉末、液体、浆料状态的主轴密封。

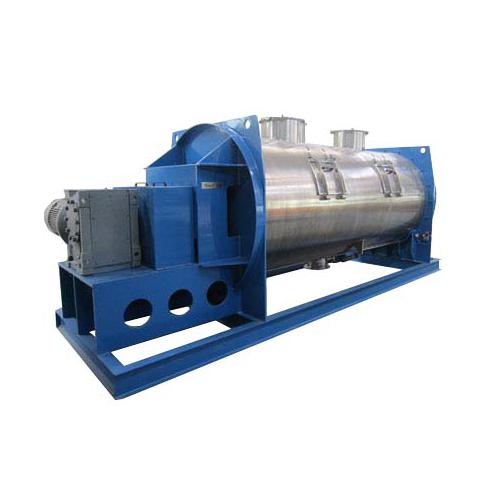

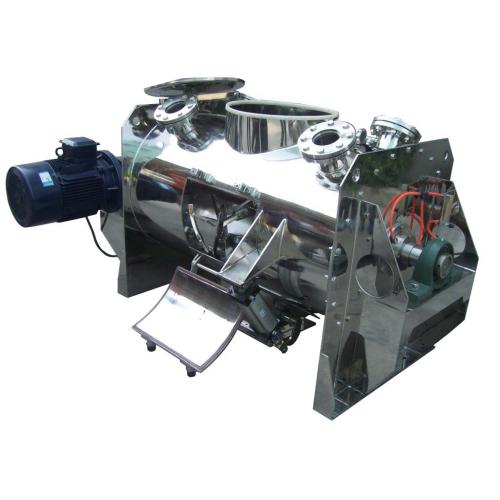

外形图：

技术参数：
