1结构编辑

锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。 锤式破碎机结构图：

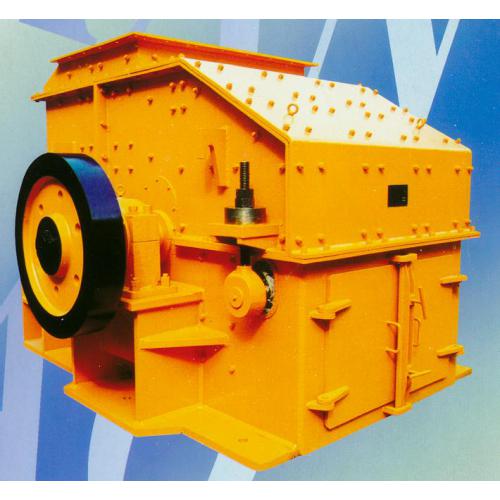

锤式破碎机结构图

破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴，用销轴将锤子铰接在各排挂锤体之间，锤子磨损后可调换工作面。挂锤体上开有两困销孔。销孔中心至回转轴心的距离是不同的，用来调整锤子和箅条之间的间隙。为了防止挂锤体和锤子的铂向窜动，在挂锤体两端用压紧锤盘和锁紧螺母固定。转于两端支承在滚动轴承上，轴承用螺栓固定在机壳上。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳，主轴的一端装有一个飞轮。
　　圆弧状卸料筛条安装在转子下方，箅条的两端装在横梁上，员外面的箅条用压板压紧，箅排列方向和转子运动方向垂直。箅条间隙由箅条中间凸出部分形成。为了便于物料排出。箅条缝隙向下逐步扩大，同时还向转子回转方向倾斜。 为了更好了解锤式破碎机的结构，接下来一一讲述其结构组成部分. 1.机壳 锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成，通过螺栓将各部分连接为一体。上部开设进料口一个，机壳内壁全部以高锰钢衬板镶嵌，方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成，为了两侧安放轴承支持转子，特采用高锰钢焊接了轴承支座。机壳的下部可以直接用地脚螺栓在混凝土上固定，机壳的后上盖、左侧壁和右侧壁也全部采用碳素结构钢板焊接而成。机壳和轴之间没有防护措施漏灰现象十分严重，为了防止漏灰，机壳的任一部位与轴接触的地方全部设有轴封。为了方便检修、调整更换篦条和锤头，下机体、两侧壁都开有检修孔。 2.转子 转子是锤式破碎机的主要工作部位，转子由主轴、锤盘、销轴、锤头等组成，圆盘上均匀开有分布的销孔，用销轴悬挂锤头，为了防止圆盘和锤头的轴向窜动，用锁紧螺母在销轴两端固定。转子支承在两个滚动轴承上，轴承通过螺栓固定在下机体的支座上，还有两个定位销钉固定在轴承的中心距上。为了使转子在运动中存储一定的动能，用来减小电机的尖峰负荷和减轻锤头的磨损，特意在主轴的一端装有飞轮。下面把转子的几个主要部件加以详细介绍。 2.1主轴 主轴是锤式破碎机支撑转子的***为主要的部件，转子、锤头的重量、冲击力都由其承受，所以主轴的材质需要具有较高的韧性和强度，主轴的材质采用优质合金钢，通过超声波探伤来加工进行调质处理。 2.2锤盘 锤式破碎机的锤盘是用来悬挂锤头的，在锤式破碎机的运转中，锤盘不可避免的要受到矿石的冲击和磨擦，所以锤盘要要求其具有一定的耐磨性，锤盘及锤孔采用高猛钢渗碳热处理来提高了其耐磨性。 2.3锤头 锤头是锤式破碎机***为重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力，锤头动能的大小与锤头的重量是成正比的，锤头越重，动能越大，破碎的效率越高，锤头重量种类齐全，***小锤头15公斤，***大锤头可达298公斤，多种锤头重量可以根据客户需求为其定制，锤头采用新型优质多元素高铬锰钢复合铸造，其使用寿命是一般锤头的数倍。 3.衬板和打击板 锤式破碎机通过锤头高速捶打矿石，瞬间内矿石具有极大的速度和动能，为了防止机架的磨损，在机架的内壁用锰钢做衬板，打击板采用高猛钢铸造淬火经过强化处理，保证了衬板和打击板优越的耐磨性和耐冲击性。 由于锤式破碎机工作环境恶劣，所以锤式破碎机的质量决定着其使用寿命，锤式破碎机的质量是由其组成部件的材质决定的.

2特点编辑

⑴工作锤头，采用新工艺铸造，具有耐磨、耐冲击。 ⑵可据客户要求，调节需要的粒度。 ⑶锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。 ⑷整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。 ⑸结构紧凑，外形美观，耐磨性好，维护方便。

3工作原理编辑

锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时，电机带动转子作高速旋转，物料均匀的进入破碎机腔中，高速回转的锤头冲击、剪切撕裂物料致物料被破碎，同时，物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条，大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨，直到破碎至所需出料粒度***后通过筛板排出机外。

4分类编辑

锤式破碎机分为：单段锤式破碎机、高效锤式破碎机、打砂机、立轴锤式破碎机、可逆锤式破碎机、环锤式破碎机。将锤式破碎机的锤头换为钢环的环式碎煤机，环式碎煤机是锤式破碎机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料，因而可获得更细的产品，主要用来为发电厂破碎煤炭，但也可用于石膏、盐化工原料和一些中硬物料的破碎。 被破碎物料为煤、盐、白亚、石膏、砖瓦、石灰石等锤式破碎机的类型 1.按转子的数目，分为单转子和双转子两类。 2.按转子的回转方向，可分为不可逆式及可逆式两类。 3.按锤子的排列方式，分为单排式和多排式两类。前者锤子安装在同一回转平面上，后者锤子分布在好几个回转平面上。

5主要用途编辑

被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。

6优缺点编辑

锤式破碎机的优点是：破碎比大（一般为10-25，高者达50），生产能力高，产品均匀，过分现象少，单位产品能耗低，结构简单，设备质量轻，操作维护容易等。锤式破碎机系列产品适用于破碎各种中等硬度和脆性物料，如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等。被破碎物料的抗压强度不超过150兆帕。该机主要用于水泥、选煤、发电、建材及复合肥等行业，它可以把大小不同的原料破碎成均匀颗粒，以利于下道工序加工，机械结构可靠，生产效率高，适用性好。 锤式破碎机的缺点是：锤头和蓖条筛磨损快，检修和找平衡时间长，当破碎硬物质物料，磨损更快；破碎粘湿物料时，易堵塞蓖条筛缝，为此容易造成停机（物料的含水量不应超过10%）。粉碎坚硬物时，锤头和衬板磨损大，消耗金属材料多，经常更换易磨损件需点用较多检修时间，在破碎粘湿物料时，蓖条易堵塞而导致生产能力降低。 环锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。　环锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。

7技术参数编辑

安装试车

1、安装前可根据原材料来源选好地形。 2、机器由地脚螺栓固定在混凝土上，设计地基时要留出排矿槽，其斜度不能小于50°，但用户也可根据给料机和运输设备自定。 3、电机应安在与进料口相反的方向。 4、电器设备位置以使用方便为佳。 5、试车前应首先检查所的紧固件是否完全牢固。 6、检查机体内是否落入金属物或其他不易破碎的杂物。 7、检查轴承内是否的适当的润滑油。 8、用手转动转子，看其是否正常，有无磨擦现象，若确认为运动无阻时，方可空车起动，试车半小时后无杂音，无摆动，轴承温升不超过30℃时即可进行负荷试车。

工作部件

锤式破碎机主要工作部件为带有锤子（又称锤头）的转子。受高速运动的锤子的打击、冲击

锤式破碎机 、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出。锤式破碎机适用于破碎各种脆性材料的矿物。被破碎物料为煤、盐、白亚、石膏、明矾、砖、瓦、石灰石等。锤式破碎机物料的抗压强度不超过100兆帕，湿度不大于15%。可作为石料破碎，石头破碎，矿山破碎，塑料粉碎，垃圾粉碎等材料的破碎设备使用。 锤式破碎机主要零部件

8故障处理编辑

故障一：振动 1、 破碎机与电动机安装不同轴。 解决措施：校正和调整，使之达到安装的技术要求。 2、 转子不衡 解决措施：重新安排环锤。 3、 进料块度过大 解决措施：控制进行料块度。 4、 轴承座或地脚螺母松动 解决措施：仔细检查，及时拧紧。 故障二：产量减少 1、 转子与筛板之间的间隙过大 解决措施：调节弹簧螺拴。 2、 环锤磨损 解决措施：修复或更换环锤。 故障三：机内出现不正常的声响 1、 不能破碎的物料或金属进入破碎腔 解决措施：清理破碎腔。 2、 内部零件活动 解决措施：仔细检查，及时拧紧。 3、 内部零件断裂 解决措施：仔细检查，更换断裂件。 4、 转子与筛板碰撞 解决措施：调节转子与筛板之间的间隙。 故障四：轴承温度过高。 1、润滑脂不足 解决措施：加润滑脂。 锤式破碎机带轮轮毂和与之相配合轴头、键槽，经常会出现磨损的状况。问题出现后，采用传统方法要将轮毂扩孔，补焊后机加工修复轴头及键槽尺寸。但是补焊高温产生的热应力无法完全消除，在运行中容易出现断轴，造成重大事故。而且拆卸、补焊、机加工不仅增加工人劳动强度，还浪费了企业大量宝贵的生产时间。西方国家多使用高分子复合材料对锤式破碎机磨损进行现场修复，其中应用***成熟的是福世蓝技术。采用高分子材料，免拆卸、免机加工现场修复，维修费用低、周期短、大大减轻维修人员劳动强度；其具有优异的综合机械性能，超强的粘着力，不会产生高温应力，完全满足设备运行要求。同时良好的塑性，可确保轴与轮毂配合面 100%接触，避免再次出现间隙的可能，很好的完成了锤式破碎机的故障维修。

安全操作

1、巡检时，必须正确穿戴好劳动防护用品，认真细心。 2、定期检查锤头的磨损情况，观察锤头是否有裂痕，锤头连接是否振动，并做相应处理和向上级***反映。 3、破碎机所破碎的物料粒度不允许超过规定的物料***大粒度。 4、注意观察破碎机的运行声音，检查液压和润滑系统是否正常，发现异常及时与中控取得联系，根据情况采取相应措施并及时向上级***汇报。 5、定期检查传动皮带和联轴器的防护罩有无松动，地脚螺栓有无松动，否则要及时紧固。 6、定期检查轴承的温度和声音，机体的振动， 出现异常及时通知有关人员进行检查。 7、当设备在运行过程中，破碎机出现异常破碎声音，立即停机，并通知有关人员和主管进行细致检查。 8、注意观察卸料坑是否有超过进料粒度要求的大块，如果一经发现，应立即停板喂机进行处理。

操作维护

锤式破碎机是一种高速回转的破碎机械。为确保其正常工作，操作人员必须严格按照规程进行操作，并作好对设备的维护保养工作。 （1）开停车之前要与本机有关的上、下工序取得联系，按开停车的先后顺序进行正确的操作。 （2）要空车启动，注意应当将破碎腔中的物料卸空后再停机。 （3）经常检查设备的所有地脚螺栓、衬板螺栓，有无松动，如有松动，应及时紧固。 （4）经常检查锤头、衬板等易磨易易损件的使用情况，如发现问题，应及时处理。 （5）要经常看润滑情况，保持润滑系统的良好状态。转子轴承的温度应保持在60℃以下，***高不超过70℃，如发现超温应查明原因，及时采取措施消除。 （6）保持喂料均匀，并注意不使金属杂物喂入。 （7）要注意检查出料粒度是否符合质量要求，如不符合，应更换篦条或调节篦条托架的高度。
