一 用途

    双螺旋压榨机用于含有一定纤维质或有粘性的其宏观世界物料的固液分离作业.如发酵后的葡萄皮渣、生姜、菠菜、橡胶、中草药、冬枣、菠萝茎、苜蓿、生活垃圾、餐厨垃圾等含一定纤维的水果和蔬菜提汁，也用于除过枝或含少量小枝的沙棘果的连续榨汁

二、技术特性

1、处理量：4----7吨/时（按生产投入鲜葡萄计算）

2、压榨螺旋：

     1）直径          350mm

     2) 螺距           180mm

     3) 转速           12r/min

3、减速机：

     1）型号            FAF97-Y7.5-4P-72.88-H1

        功率            7.5KW

        输出转速        20r/min

4、外形尺寸：3500X1000X1470

三、结构简介

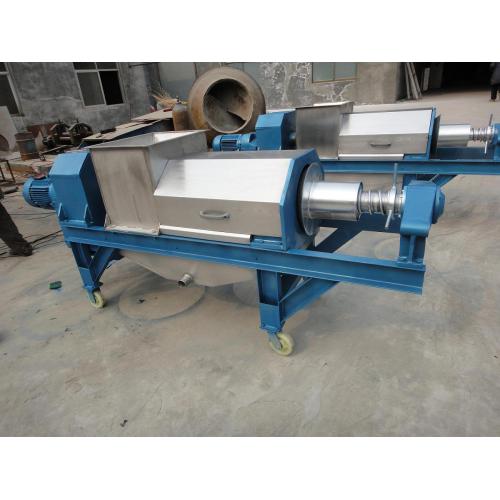

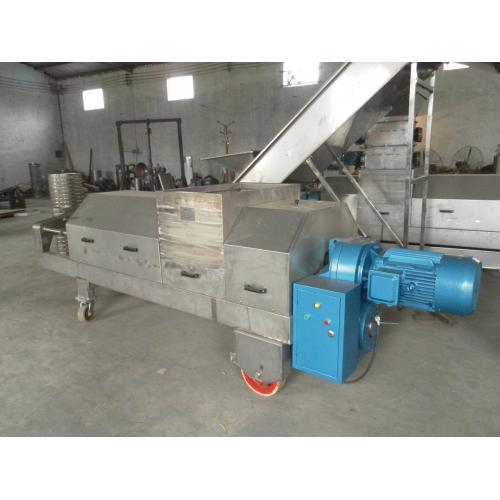

    本机为可移动双螺旋连续式压榨机。由机架、传动系统、进料部分、榨汁部分、压力系统和护罩以及电器控制部分等组成。螺旋由减速机经齿轮减速箱带动，其中压榨螺旋与主轴一起旋转，输送螺旋套在主轴上与压榨螺旋作反向旋转。

机体头部设有进料箱，箱内设有滤板。经处理后的葡萄皮渣（为例）送入箱内，即有部分葡萄汁通过滤板自行流出；经输送螺旋向前推进与反向运动的压榨螺旋在滤网内形成压力，进而进行物料压榨，压榨出的葡萄汁通过筛筒流进盛汁盘，主轴上装有小筛筒，部分葡萄残汁通过小筛筒从排渣锥形体出汁管流出，压榨后的皮渣由筛筒末端的锥形体端围排出。

四

    4、传动系统各轴承应定期注入润滑脂，齿轮箱应定期注入润滑油（润滑脂），主轴尾端转动部分可通过油杯加润滑脂润滑。

六、易损件明细表
