一、结构与原理

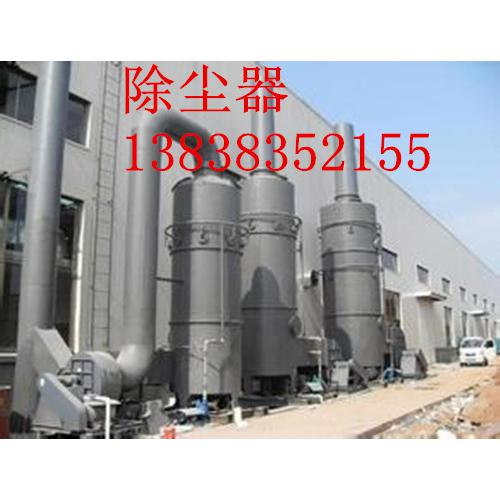

结构：DL-型快装复合式双塔水膜脱硫除尘器为双塔结构，副塔有烟气进口、文丘里段管、喷淋雾化系统、循环系统、自动控制系统等组成，主塔由导流管从副塔连接到主塔，主塔由布水槽、溢流孔和脱水系统组成。

其工作原理是：含尘气流通过进口烟道进入副塔，经过内置文丘里管，文丘里喉部装有喷淋系统，喷淋水中含有脱硫剂，在通过文丘里管的喷淋水在高温高压运动中被气化，气化状的脱硫剂和烟气中二氧化硫快速反应，

其反应方程式：2NaOH + SO2 → Na2SO3 + H2O；Na2SO3 + SO2 + H2O → 2NaHSO3。脱硫剂同时捕捉烟气中的粉尘，使粉尘比重增加，为下一级的除尘效率创造条件。烟气在通过副塔喷淋雾化处理后，由导流管连接进入主塔体。烟气通过切向进口进入主塔体做螺旋上升运动，在离心力作用下，烟气中的粉尘被迅速分离，分离后粉尘被甩向塔体内壁，由布水槽流出的水膜从上而下带入塔底，通过溢流口流入循环池中，由机械刮板式出渣机做清渣处理。经过脱硫除尘后的烟气通过引风机排入大气中。

二、特点

钢构花岗岩水膜脱硫除尘器的特点，造价低，安装方便，重量轻，降低了除尘器的价格，是用户理想的锅炉配套产品。

1、外部采用钢制结构，杜绝了漏水渗透，密封性能好，双置式水膜除尘器有台式和快装式两种，快装式为每节1.25m，在现场组装完成，安装方便。内部采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。中间用耐酸胶泥灌缝。有耐腐蚀，耐磨损，耐高温的特性。

2、进口采用嵌入式连接，一般钢板按进口尺寸制作插入100mm，四周用石棉绳填缝，出口配法兰并提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响除尘效果。
