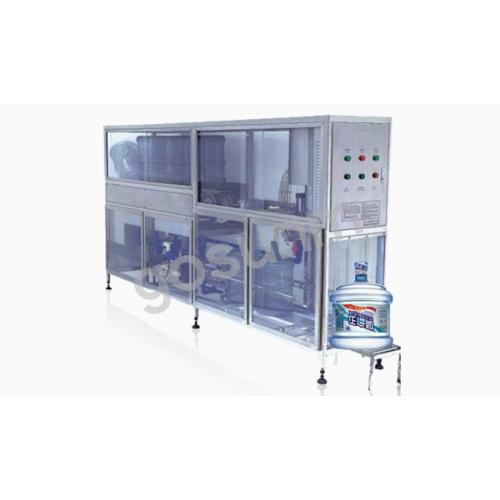

五加仑全自动洗瓶灌装机

产品介绍

型号：GSQ-Z-WJLXGQ-1A01

工作流程

1、当设在机尾的感应器检测到上瓶处送来的瓶后，机内瓶传动机构开始工作，将瓶送到***工位冲洗。传动机构停止工作。

2、内冲洗采用独立控制的2工位高压冲洗。冲洗时间为20秒。***工位为药洗，第二工位为纯洗。

3、喷头与瓶口对位后，冲洗泵开始动作。工作到设定时间后自动停止。传动机构将瓶送至第二工位，于是开始第二工位冲洗流程，如此循环，直至完成冲洗工艺。

4、内冲洗流程完成后，传动机构将瓶翻转150°，瓶子处在坡面上，在重力作用下，瓶子自动滑落，离开塑料瓶托掉在机械手上，灌装生产线机械手在气缸的推动下送到灌装位置。

5、灌装水泵开始工作，灌装时间可微调（根据实际情况调节）

6、灌装完毕，气缸将后面洗好的空瓶推过来，推走灌好的瓶子，进入套盖工位。还可以接入全自动理瓶机使用。

功能特点：

1、理盖盘采用离心式排盖机构，采用双滑道排盖，套盖。滑道可调节，适用性强。

2、盖子要求：盖身外径φ56 mm高度40 mm，辫子宽8 mm辫高不少于16 mm。

3、气缸压盖，压盖到位平稳，密封性好，使你产品始终如一。

4、独特的接水盒设计理念，让你的机器与众不同，排水和清洗变得格外方便，力争减少卫生死角，为你每次进行消毒杀菌熏蒸变得更加放心。

5、自动灌装机两工段之间衔接采用平进斜落，充分利用瓶子自身重量，让机构简单稳定，保证了机器性能可靠，便于长久运作。

6、空气压缩机由客户自购，其规格：工作压力：0.5~0.8Mpa排气量：0.9~1.3m3/min。

产品配置及部件名称一览。

漏电开关，保险装置，继电器可编程，气压开关，按钮开关指示灯，接近开关，气压电磁阀

推瓶气缸，压盖气缸，移位气缸交流接触器，药洗泵，油水分离器

纯洗/灌装泵，理盖电机药洗电磁阀，纯洗电磁阀，灌装电磁阀

工位数安排：三工位，药洗

尺寸大小（mm）；2500*500*1540
