1、工作原理
压缩空气经喷嘴加速成超音速气流后射入粉碎区，使物料呈流态化（气流膨胀呈流态化床悬浮沸腾而互相碰撞），因此每一个颗粒具有相同的运动状态。在粉碎区，被加速的颗粒在各喷嘴交汇点相互对撞粉碎，粉碎后的物料被上升气流输送至分级区，由高速旋转的分级轮筛选出达到粒度细粉，未达到粒度要求的粗粉返回粉碎区继续粉碎。合格细粉随气流进入旋风捕集器得到收集，含尘气体经收尘器过滤净化后排入大气。
2、性能特点

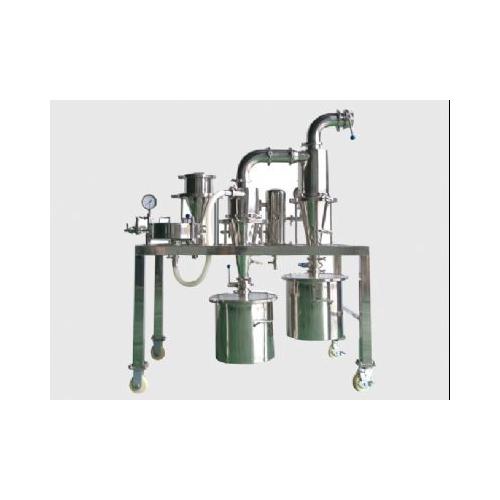

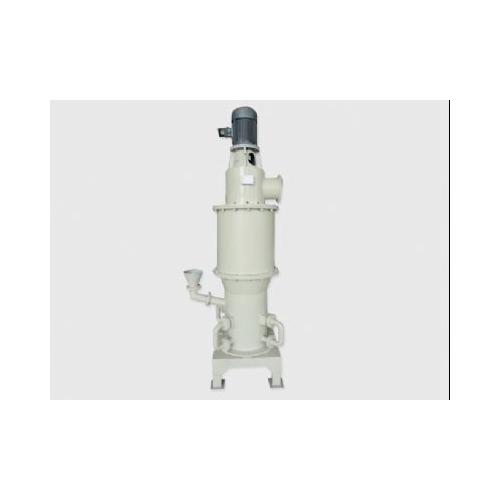

MQW对喷式气流粉碎分级机是引进德国先进技术，经多年技术经验积累，设备综合性能已经等同德日进口的同等型号；
●适合莫氏硬度10以下的各种粉末的粉碎、打散解聚、球化整形等；
●粉碎后物料细度可在2~75μm间可调，部分物料D50值可达0.8μm；
●因其特殊的无介质对喷粉碎，特别适合高纯度物料的超细粉碎；
●粉碎过程中无热量产生，对热敏性物料粉碎效果很好；
●耐磨防护：设备内部及分级轮可选择多种耐磨防护材料，如氧化铝、氧化锆、有机材料；
●环保及自动化设计，系统密闭运行无粉尘外漏，可选用触摸屏及PLC自动监控设备；
●多用途设计：可与气流分级机、万用粉碎机等串联使用，更好满足粉体粒度要求；
●防爆设计：氮气保护循环工艺，确保易氧化危险材料的连续稳定运行；
应用领域：医药、矿物、颜料涂料、化妆、磷酸盐、阻燃剂、白炭黑、活性炭、树脂等；
3、规格型号
|
参数／规格
|
MQW03
|
MQW06
|
MQW10
|
MQW20
|
MQW40
|
MQW60
|
MQW120
|
MQW160
|
|
入料粒度mm
|
≤3
|
<3
|
<3
|
<3
|
<3
|
<3
|
<3
|
<3
|
|
产品粒度d97:um
|
2～75
|
275
|
2～75
|
2～75
|
2～75
|
3～7
|
3～75
|
4～75
|
|
生产能力kg/h
|
0.5～10
|
10～80
|
30～200
|
100～500
|
200～1200
|
300～1500
|
600～4000
|
1000～5000
|
|
空气耗量m3/min
|
3
|
6
|
10
|
20
|
40
|
60
|
120
|
120
|
|
空气压力Mpa
|
0.8～1.0
|
|
装机功率kw
|
20
|
45
|
65
|
145
|
280
|
350
|
800
|
1150
|
