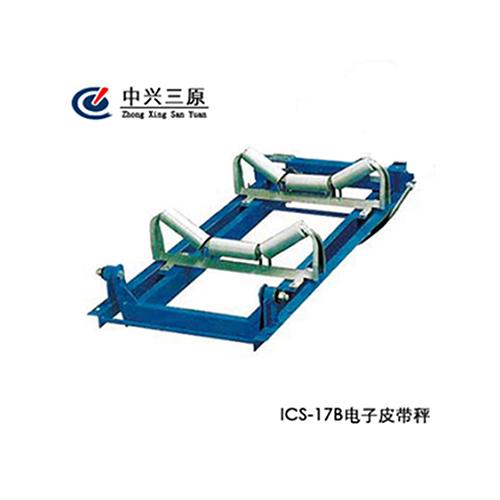

中兴三原ICS-17B电子皮带秤(ICS-17B)

系统组成：

      ICS-17B型电子皮带秤由四部分组成：ICS-17B型称重桥架、称重传感器、60-12C型速度传感器（可选择光电编码器）及测速滚筒和ZX-2001称重控制仪表。

工作原理：

      称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于S型称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示在ZX-2001型称重显示仪上。

结构特性：

◇结构简单，安装简捷方便，力传递环节少；

◇独特的矩形杠杆，刚性好，无形变，使外表积减至***低；

◇无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；

◇抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；

◇称重间距长，双托辊，使皮带对系统的影响***小；

◇具有双称重传感器，抗侧向力，精度高；

◇传力杠杆：双杠杆；耳轴支点：4只；

◇结构简单，安装简捷方便，力传递环节少；

◇系统具有自动调零、自动跟踪等功能；

◇具有实物、链码、挂码等标定功能；

系统参数：

主要组成部件：

  ◇称重传感器：2只

  ◇速度传感器：1只

  ◇计量托辊（选配件）：2组

  ◇传力杠杆：双杠杆

  ◇耳轴支点：2只

称重桥架：

      ICS-17B型称重桥架在双杠杆上装有二组托辊，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到***低。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。

     ICS-17B型称重桥架可以直接装在各种不同宽度的皮带输送机架内，位于上下皮带之间，不占用空间高度，它是一个已在工厂组装好的整体，可以迅速方便地安装和校准。该称重桥架适应皮带宽度从500-2200mm。

S型称重传感器（美国世铨）：

主要技术指标：

  ◇外壳：“S”型密封保护

  ◇ 非线性：<0.03%FS

  ◇ 非重复性：<0.01%FS

  ◇ 蠕变：<0.02%FS

  ◇ 零点输出：±1%

  ◇ 在***大流量下，传感器弹性体施力点位移不大于0.2mm

  ◇ 温度灵敏度：  间隔：0.0008%FS/oF   零点：0.0015%FS/oF

  ◇ 滞后误差：0.02％

  ◇ 灵敏度误差：±0．1％

  ◇ 过载能力：传感器容量的150％

60-12测速传感器：

  ◇测速传感器安装在尾部滚筒，测速滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。

  ◇外壳材质为铸铝，能适应于露天工作环境。

  ◇ 交流脉冲发生器不需要调整或更换炭刷。

ZX-2001称重控制仪表：

      2001型(芯片进口)。其性能特点为：仪表具有称量线性补偿，温度湿度补偿，停电保持数据功能，具有自动校准、自动调间隔、自动诊断故障等功能，并有自动零点跟踪，实物、挂码、链码、电子标定功能。

外形尺寸和安装尺寸：

工作条件和安装条件：

 ◇环境温度：     机械：-20℃～+50℃        仪表：   0℃～40℃

 ◇电源电压：     220V（+10﹪、-15﹪）      50Hz±2﹪

订购电子皮带秤需要提供以下参数：

◇电子皮带秤精度

◇皮带秤输送宽度

◇***大流量

◇皮带速度

◇皮带倾斜角

◇皮带速度

◇皮带输送机长度
