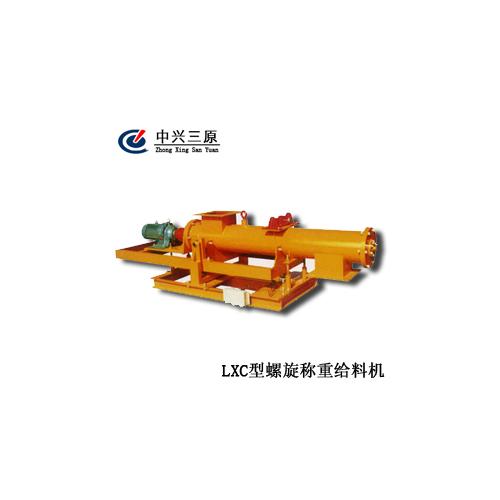

LSC型螺旋称重给料机(LSC)

一、LSC型螺旋称重给料机概述

LSC型螺旋称重给料机是对粉状、颗粒、散粒状等物料进行连续地输送并且控制给料的输送设备。根据工艺要求对经过螺旋输送机的物料进行流量、流向的控制，以满足生产工艺要求。此类设备已经广泛地应用于冶金、电力、煤炭、化工等行业。

二、工作原理及工作流程

物料由进料口经叶轮螺旋输送至落料口的时侯，安装螺旋输送机下面的电子皮带秤（主要由称重杠杆、耳轴支点、称重传感器等组成）的称重传感器检测到物料的重量并产生一个正比于称重杠杆载荷的电压信号，同时，安装于螺旋输送机尾部的速度传感器检测到螺旋输送机主轴的速度信号。

两种信号重量信号与速度信号被积算器接收，经积分运算后得出瞬时流量值和累积重量值。

物料由螺旋给料机进入螺旋稳重给料机，再进入下一级设备。

三、系统组成

1、电气控制

主要有称重控制仪（ZX-2105型）、电机与减速机、现场控制箱等组成。

电机与减速机给螺旋输送给料机提供动力。称重仪表显示输送物料流量和累计量。控制柜提供系统电源运行指示，设备的运行和停止指示。

工作电源380VAC（+10%～-15%）　50Hz。

2、输送系统

主要有输送本体、支架及安装附件等组成。

输送本体包括进料口、出料口、密封结构的圆形外壳及叶轮输送装置。

支架用于固定支承输送本体及电机。

3、计量系统

由ICS-20型电子皮带秤、称重传感器、测速传感器及称重控制仪表等组成；

四、供货范围

五、主要技术指标

动态累计误差≤1%
