适用范围

　　本包装机适用于：化工、矿产、建材、食品、医药、盐化工、纳米材料等等行业的小颗粒的100~5000kg的高精度定量灌装!

产品优点

1、DCS-1000kg-SLX型定量吨包装机是由高精度(0.02%)传感器及高分辨率控制仪表构成计量控制系统，精度高，稳定性能好。

2、加料机构采用变频器控制螺旋变速，定量控制加料，包装速度快。

3、包装范围宽，在200～2000kg范围内可调。可适用于大包装袋的包装。

4、参数设定，称量标定简单易懂，操作方便。

5、配有多种通讯接口，可与计算机联网作各种数据处理。

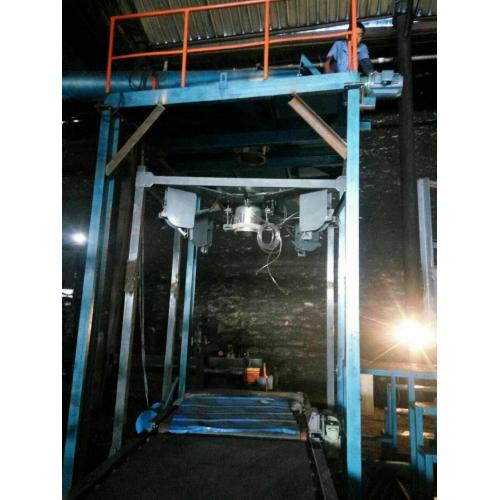

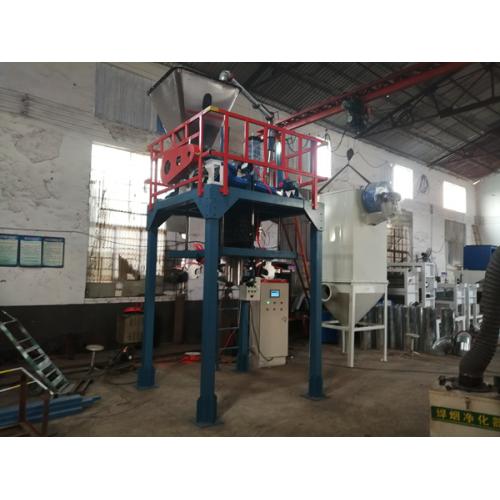

设备配置

1螺旋加料器  　　　　　　2称重内架

3外架  　　　　　　　　　4气动挂袋、压袋装置。

5振动台　　　　　　　　　6电器箱

7收尘装置

结构原理

1、变速加料机构：由可调速电动机、皮带传动、 螺旋轴、加料嘴组成，加料嘴边有吸尘口，可变速电动机由电气箱控制转速，通过螺旋将物料从料仓加入包装袋。

2、称重架：

称重架与传感器连接，将物料的重量信号传递给电器箱，由电器箱控制整台机器的运行。称重架上的升降气缸勾住包装袋角。

3.电气箱

外部信号及传感器的信号传递给电气箱，电气箱通过编制过的程序，控制加料电机的启动、停止、转速、气缸的升降。

工作过程

　　将吨包装袋套在加料嘴上，将包装袋四角挂在气缸上，按动“允加”按钮，这时压袋气缸开始工作并压住袋口，气缸将包装袋四角撑开，控制器将包装袋重量自动去除，涨袋风机开始向袋内鼓风，螺旋转动迅速将物料灌装入袋中，随袋中空气一起溢出的粉尘通过吸尘器由除尘器吸走，待加料快到设定值时，螺旋转速减速慢加，振动停止，到设定值时，加料停止。误差<0.3%。这时压袋气缸松开袋口，气缸将包装袋四角松开，叉车将包装袋送出。（注：以上工作过程为自动加料工作过程。工作过程也可改为手动加料过程，只须将按钮“自动/手动”按钮置于手动档，按下“压袋(提升)”钮，则将袋口压紧，按“手动快加”钮则进行快速加料，待快到设定值时按下“手动慢加”钮则进行缓慢加料，待到设定值时按下“停止”钮，则加料过程结束）。

主要功能及技术参数

包装形式 袋内计量式

加料范围 500――2500kg

包装速度 加料开始至加料结束2――3分钟/袋

包装精度 静态精度0.03%FA.OIMLⅢ级 动态精度0.1%

气 源 0.4～0.6MPa, 耗量2m³/h

电 源 AC380V 50Hz

总 功 率 7.5KW
