【 工作原理 】
三维混合机是利用机械力和重力等,将两种或两种以上物料均匀混合起来的机械设备。装料的筒体在主轴的带动下作周而复始的平移、翻滚等复合运动,促使物料沿着筒体作环向、径向、轴向的三向复合运动,使物料相互流动扩散、积聚、掺杂,以达到均匀混合的目的。当主传动轴旋转时,筒体的几何中心线也是回转中心线在三维空间周期性地改变其在空间的位置,而筒体则在空间的任何位置上始终绕其回转中心线旋转, 致使固定于筒体内的容器中的物料周期性地进行旋转,颠倒和平移摇动的三维运动并连续改变物料间的相互位置,达到均匀混合的目的。
该机由机座、传动系统、电器控制系统、多向运动机构、混合筒等部件组成。与物料直接接触的混合筒采用优质不锈钢材料制造,桶体内外壁均经镜面抛光。
【 产品特点 】
1、混合时间短,效率高,混合的制剂稳定,不发生分层及离析现象
2、混合无死角,能有效确保混合物料的品质;
3、对颗粒物料的磨损和压馈微小,对热敏性物料混合不发生过热反应;
4、结构先进、操作方便、运行安全可靠,悬臂式双螺旋轴无底部轴承,它消除了因底部轴承的渗粉而引起的故障;
5、混合速度快,且质量均匀。本机双螺旋为非对称排列,一大一小扩大了搅拌范围,因而对比重悬殊混配比悬殊的物料混合更为合适;
6、三维混合机设备有多方向的运动,使桶体内的物料交叉混合点多, 混合效果高.

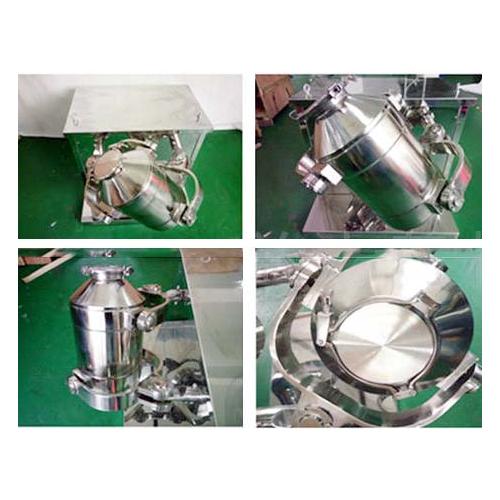

【 产品细节 】
【 设备参数 】
型号 |
料筒容积L |
混合容量L |
主轴转速(r/min) |
功率(kw) |
外形尺寸(长宽高) |
重量(kg) |
cf-swh-50 |
50 |
40 |
0-20 |
1.1 |
1150*1400*1320 |
300 |
cf-swh-100 |
100 |
80 |
0-20 |
1.5 |
1250*1400*1500 |
800 |
cf-swh-200 |
200 |
160 |
0-15 |
2.2 |
1350*1400*1500 |
1200 |
cf-swh-400 |
400 |
320 |
0-15 |
4 |
1450-2000*1500 |
1200 |
cf-swh-600 |
600 |
480 |
0-13 |
5.5 |
1650*2200*1500 |
1500 |
cf-swh-800 |
800 |
640 |
0-10 |
7.5 |
2100*2650*2000 |
1700 |
cf-swh-1000 |
1000 |
800 |
0-10 |
7.5 |
2150*2800*2100 |
1800 |
cf-swh-1200 |
1200 |
960 |
0-9 |
11 |
2000*3000*2260 |
2000 |
cf-swh-1500 |
1500 |
1200 |
0-9 |
15 |
2300*3200*2500 |
2400 |
cf-swh-2000 |
2000 |
1600 |
0-8 |
18.5 |
2500*3600*2800 |
3000 |
