[新品] NE板链式斗式提升机及配件厂家图片型号(NE30)

NE板链式斗式提升机及配件厂家图片型号
供应商参考报价:¥3099
  供应商信息
· 泊头市远承机械设备有限公司 [河北省] 加为商业伙伴
  发送站内消息
联系人: 杨君
所在城市: 河北省 沧州市
详细地址: 泊头市洼里王镇隆丰店村
联系我们 更多产品 进入商铺

详细信息

简介

斗式提升机,是一种固定装置的机械输送设备,主要适用于粉状、颗粒状及小块物料的连续垂直提升,可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同,斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60℃,夹钢绳胶带允许物料温度达80℃,耐热胶带允许物料温度达120℃,环链、板链输送物料的温度可达250℃。

折叠适用范围

本系列斗式提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250℃)。一般输送高度***高可达40米。

折叠功能

该类提升设备具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,其主要性能及参数符合《垂直斗式提升机》(JB3926-85)(该标准等效参照了国际标准和国外先进标准),牵引圆环链符合《矿用高强度圆环链》(MT36-80),本提升机适于输送粉状,因此允许输送温度较高的材料。

折叠特点

驱动功率

驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

提升范围

提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

运行能力

运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

使用寿命

使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

折叠结构

机首部件

由上部机壳,主动轴部件,减速机、连轴器、电机等组装成一体。

中部机壳

根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

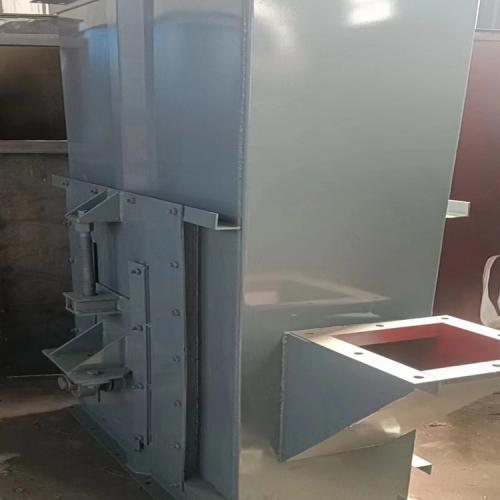

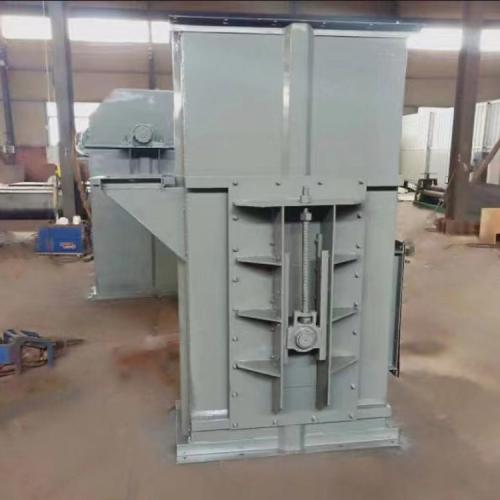

下部部件

由底部机壳,从动轴部件及张紧装置结成一体。机壳侧面有门可以打开,对其内部进行检查如清扫。

链条及料斗

链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

HL型环链机

HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用"掏取法"进行装载,"离心投料法"卸料。本提升机的牵引机构是两根环形链条。

TH系列斗式提升机工作原理:TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。

NE系列板链机

NE系列板链式斗式提升机本机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。
