[促销] NE、TB型板链提升机(NE、TB型)

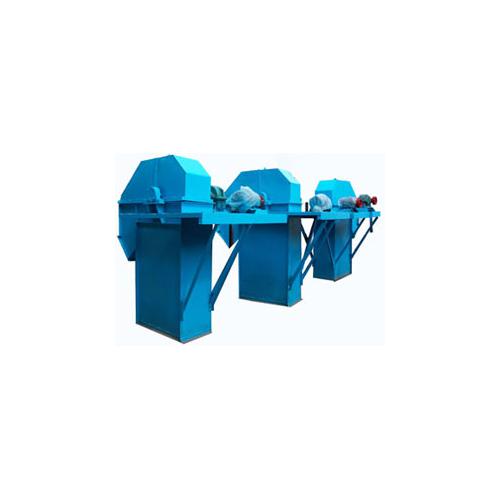

NE、TB型板链提升机
供应商参考报价:¥8888
  供应商信息
· 新乡市新新矿山振动设备有限公司 [河南省] 加为商业伙伴
  发送站内消息
联系人: 岳春林
所在城市: 河南省 新乡市
详细地址: 新乡市东明大道与向阳路十字向南200米
联系我们 更多产品 进入商铺

详细信息

NE型板链斗式提升机概述:

NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。

NE型板链斗式提升机是引进国外 先进技术而研制的新型提升产品;NE系列板链式斗式提升机应用于各工业国家,由于节能高效,NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准(JB3926-85)NE型板链斗式提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。

NE型板链斗式提升机工作原理:

NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE80011)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

NE型板链斗式提升机主要结构:

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE型板链斗式提升机主要工作部件的特点:
1
、上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
2
、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。
3
、下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
4
、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48
5
、板链:链板采用 45 # HRC36~42
a
、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;
b
、采用较低的链速度(o5/)
c
、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(NE50)



NE型板链斗式提升机的产品特点:

1.密封性好,环金污染少。
2.
操作、维修方便、易损件少。
3.
使用成本低,由于节能和维修少,使用成本极低。
4.
运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.
结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.
机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.
输送能力大,该系列提升机具有NE15NE800多种规格。提升量范围为15800m3/h
8.
操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

NE型板链斗式提升机主要技术参数:

型号

提升量(m3/h)

物料***大块度(m

允许占百分比%

10

25

50

75

100

NE15

16

65

50

40

30

25

NE30

31

90

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

165

130

105

80

65

70

NE200

220

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

441

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110
