本机是集混合、捏合、造粒、干燥为一体，粉体始终处于流动，干燥的密闭装置中，可在短时间内处理完毕，大大降低不必要的损耗以及减少环境的粉尘污染，而且可与上下工序串联进行连续自动化生产。

工作原理：
本机是使粉体通过定量加料器进入一密闭的筒体中如图二，该筒体外部的高温蒸汽伴热器对筒体内部空间进行加温，使筒体内部保持恒温、干燥，筒体内还装有可调节转速的转子，粉体进入筒体后由转子前部的螺旋输送器送到装有雾化粘合剂喷嘴的雾化结合室与粘合剂混合后再由转子送至干燥室造粒，在这过程中，粉体和粘合剂一面前进一面不断地受到转子上搅齿的捏合，加上筒体内部高温干燥的空气焙烘而逐渐形成颗粒，***后经出料口排出。

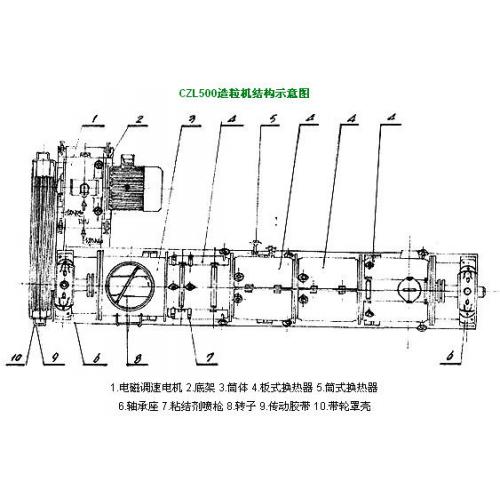

CZL500造粒机结构示意图

1.电磁调速电机 2.底架 3.筒体 4.板式换热器 5.筒式换热器
6.轴承座 7.粘结剂喷*** 8.转子 9.传动胶带 10.带轮罩壳

CZL500造粒机技术特性

主要技术参数

入口粒径	：≤325目（45μm）
出口粒径	10-100目100%，其中20-60目占70%
减速比	1:2.4
操作转速	83.3-500r/min
操作压力	常压
操作温度	66-94°C
伴热蒸汽压力	1.3Mpa
伴热蒸汽温度	194°C
电磁调速电机功率	30KW
处理量	2200Kg/H左右

影响粒径的主要因素

a、筒体内腔温度；
b、筒体内粉体流动情况（慢——快）；
c、喷雾喷嘴位置（高——低）；
d、喷雾速度（大——小）；
e、喷雾液体的特性（浓度、温度、粘度）；
f、喷雾液体压力；
g、喷嘴孔的直径及雾化器结构形态；
h、喷雾角度及速度。

CZL500造粒机尺寸、重量

外形尺寸（长×宽×高）	4149.5×1662×1175mm
设备净重	2605Kg

CZL500造粒机安装、调试

1、设备基础
本机安装基础如图三所示，整机安放在一块厚30mm的平直钢板上，钢板置于坚固的水泥地坪上，两者用地脚螺栓紧固，并校正机架水平。水平标准为<0.5/1000mm。

2、安装程序，方法及注意事项
A、本机在出厂前已经进行过调试检查和试车。但在运输途中因振动等原因可能会引起松动、滑动、脱落等现象，因此使用前要仔细检查各零部件的紧固情况。
