爆破（耐压）试验台

技术协议

爆破（耐压）试验台是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置，该试验台用于对各种组件进行静态压力和爆破压力试验，我公司生产的爆破（耐压）试验设备包含：软管耐压爆破试验台、软管压力脉冲试验机、汽车零部件压力试验台，该设备符合其它通用和专用的国际国内有关压力元件的试验标准。该设备符合其它通用和专用的国际国内有关压力元件的试验标准。

一、应用范围：

适用于各种汽车软管、胶管、空调管、汽车总成等产品的耐压、爆破性能的测试。用于各种型号的管件的爆裂压力测定和耐压时间测定。其广泛应用于质量检测单位、各种车零部件制造单位、产品质量检测站、科研院校等各种软管的生产、开发研究等领域。压力试验系统主要由赛思特液体增压泵等组成，主要完成系统的加压和保压工作，可确保长时间试验的加压及保压。

主要用于以下零部件的出厂检测：
◆汽车软管类：转向管、刹车管、空调管、燃油管、冷却水管、散热器、
◆暖风软管、空调滤芯器软管、涡轮增压系统软管；
◆工程液压软管；
◆航空软管和管汇；
◆其他硬管或接头以及汽车刹车泵、缸体
功能特点
●主要元器件采用我公司自主生产的成熟产品
●管路系统采用非焊接式连接
●测试流体系统和驱动流体系统分离、方便试验温度控制和测试介质多样化
●有三种不同控制方式可供选择：手动控制、PLC控制、计算机控制
●采用高速采样卡采样试验数据
●软件采用力控组态软件或LABVIEW编写
●多种配套工装，满足试件不同的安装方式
●软管耐压爆破试验台的性能特点

二、参考执行标准:

GB16897   GB4353   GB15385   GB9251   GB12137   GB/3683   GB/T7939  GB/T3683   GB/7939   GB/T5568   GB/T20461   ISO6803   ISO6772   ISO6802  TL82415   TL52361   GM6220    SAEJ343

三、设备技术参数：

1、工作试验压力：50bar

2、试验介质：水

3、增压泵采用我司自主生产GD10气液增压泵，***高压力可达80bar,增压压力稳定可靠，无级可调！

4、控制方式为手动控制

5、设有加压补水泵装置

6、客户必须配有3-8bar压缩空气驱动气源，作为系统驱动动力（0.75小排量空压机即可）

7、设备配有防爆透视窗口，能有效保护爆破时对操作人员和设备的伤害

四、设备大体外形图及基本原理图如下:

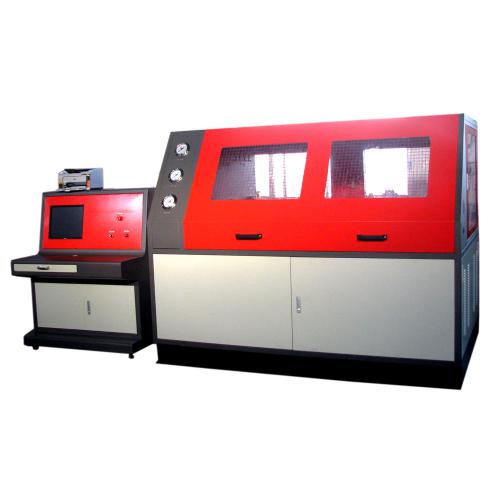

       爆破试验台（手动控制）

   系统大体原理图

五、设备品质保证及售后服务

1） 设备可靠性

该爆破试验台采用我公司生产GD10气液增压泵为动力源，关键高压部件采用进口，设备操作维修简单。

2） 专业设计

我公司是从事专业高压流体系统工程设计、制造、调试、安装、咨询的工程公司，具备世界一级水平，在国内外拥有众多客户，曾经为我国科研院校、石油、军工行业进行过大型高压系统设计安装和制造服务，了解产品采购程序与质量要求。经验丰富的气体专家、系统专家、技术支持工程师是我司强有力的后勤保障。

3） 售后服务及时性

我公司是生产型企业，拥有自己的技术工程师队伍及数控车间、组装车间，能为客户提供***及时有效的良好服务。

4)  售后服务

SHINEEAST品牌产品自发货之日起一年内对于由于材料和制造问题而引起的原始缺陷实行保修。盘根、密封件以及因保养不当、所用压力超过了所规定的范围而引起的任何零件失效，均不在保修范围内。客户可以将认为具有原始缺陷的产品还给工厂进行维修或更改，对经工厂检查后证实使用问题是由原始缺陷引起的退件，将给予免费更换或维修，保修期内的退件在退运前请先征得工厂的同意，材料返回需提供购货日期、采购单编号、型号、退件原因或其它相关数据必须保修申请文件中列出，以便于及时将退件或更换件退回给客户。

    在没有预先授权的情况下，就将单元折开，误用或进行改造，重装不当或使用的配件非原厂所制造的，同样将导致保修失效。

    产品进行任何改造，无论是已经发生或是已经发生的，都将导致产品的保修失效，对于已经改造的产品，SHINEEAST将不承担任何的责任和义务。因改造及使用改造过的SHINEEAST产品而导致的人身伤害，SHINEEAST不接受其提出的任何索赔或要求。

    产品承担的义务仅限于更换。任何因自然因素或人为因素导致的损失，以因连接需要或使用过程中所产生的费用，SHINEEAST都不予承担。

    上述保修期规定适用于销售及特殊目的下有关产品的适用方面的保修规定，除以述明确列明以外，此规定不包括或陷含其它任何保修方面的承诺。
