加长杆蝶阀
加长杆蝶阀
D341X加长杆蝶阀
加长杆蝶阀D341X加长杆蝶阀-加长杆蝶阀-上海博克希尔阀门厂

阀门服务平台

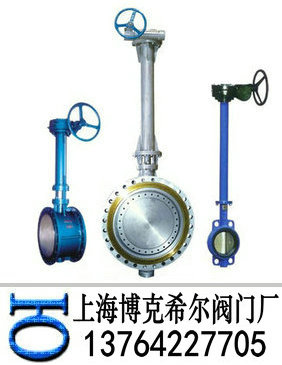

加长杆蝶阀

型号：D341X

口径：DN40-2000

压力：0.1-10MpA

连接形式：法兰、对夹

结构形式：单偏心、中线式、双偏心、三偏心

密封结构：软密封、硬密封

可选驱动：手动、蜗轮、气动、电动

材质可选：铸钢、不锈钢

上海博克希尔阀门厂

电话：021-31001014

传真：021-51069286

手机：15221101997

邮箱：bokexier@126.com

网址：http://www.bokexier.com

地 址：上海嘉定区黄渡工业区

博克希尔生产的加长杆蝶阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用单偏心、中线式、双偏心、三偏心，密封结构可选用软密封、硬密封，压力范围PN0.1-10MpA，公称通径为DN40-2000mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31001014

加长杆蝶阀主要性能规范：

公称通径	DN（mm）	50～1200
公称压力	PN（MPA）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢:-29℃～425℃不锈钢-40℃～600℃

加长杆蝶阀主要零件材料：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

加长杆蝶阀标准规范：
法兰标准：GB/T9113.1-2000、GB/T9113.2-2000GB、T911.5.1-2000GB、T9115.2-2000

加长杆蝶阀主要规格尺寸：

通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸(标准值)
通径		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPA
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	16	216	310	340	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	18	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42
