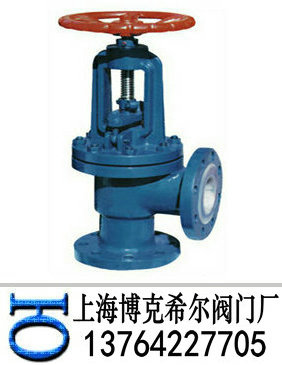

角式衬氟截止阀(角式衬氟截止阀)
角式衬氟截止阀
供应商参考报价：￥100
上海博克希尔阀门厂 [上海市]
联系人： 李工
所在城市： 上海市 嘉定区
详细地址： 上海嘉定区黄渡工业区
为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。
联系我们
更多产品
进入商铺

详细信息

角式衬氟截止阀
角式衬氟截止阀
J44F角式衬氟截止阀
角式衬氟截止阀J44F角式衬氟截止阀-角式衬氟截止阀-上海博克希尔阀门厂



阀门服务平台

型 号：J44F
口 径：DN15-600
压 力：0.1-32MpA
连接形式：法兰
结构形式：直通式、直流式、角式
密封结构：软密封
可选驱动：手动、蜗轮、气动、电动
材质可选：铸铁、铸钢、不锈钢
上海博克希尔阀门厂
电 话：021-31001014
传 真：021-51069286
手 机：15221101997
邮 箱：bokexier@126.com
地 址：上海嘉定区黄渡工业区
博克希尔生产的角式衬氟截止阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用直通式、直流式、角式，密封结构可选用软密封，压力范围PN0.1-32MpA，公称通径为DN15-600mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31001014

角式衬氟截止阀概述：
衬氟角式截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用.

角式衬氟截止阀执行标准：
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928

角式衬氟截止阀性能规范：



衬里、阀座
适用温度（℃）
适用介质
PTFE（F4）
≤180
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）
≤120
FEP（F46）
≤150
PFA（可熔性F4）
≤180
PVDF（F2）
≤100
RPTFE（RF4）
≤180



角式衬氟截止阀主要零件：



序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球体/阀杆
25
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
填料压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活节螺栓
35
1Cr17Ni2
1Cr17Ni2
7
阀杆螺母
ZCuAl10Fe3
ZCuAl10Fe3
ZCuAl10Fe3
8
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
45
0Cr18Ni9
0Cr18Ni9
10
手柄
WCB
WCB
WCB

角式衬氟截止阀主要外形和连接尺寸



公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPA
15
1/2
90
95
65
45
2
14
4-φ14
20
3/4
95
105
75
55
2
16
4-φ14
25
1
100
115
85
65
2
16
4-φ14
32
11/4
105
135
100
78
2
18
4-φ18
40
11/2
115
145
110
85
3
18
4-φ18
50
2
125
160
125
100
3
20
4-φ18
65
21/2
145
180
145
120
3
20
4-φ18
80
3
155
195
160
135
3
22
4-φ18
100
4
175
215
180
155
3
22
8-φ18
125
5
200
245
210
185
3
24
8-φ18
150
6
225
280
240
210
3
24
8-φ23
200
8
275
335
295
265
3
26
8-φ23
250
10
325
390
350
320
3
28
12-φ23
300
12
375
440
400
368
4
28
12-φ23
PN1.6MPA
15
1/2
90
95
65
45
2
14
4-φ14
20
3/4
95
105
75
55
2
16
4-φ14
25
1
100
115
85
65
2
16
4-φ14
32
11/4
105
135
100
78
2
18
4-φ18
40
11/2
115
145
110
85
3
18
4-φ18
50
2
125
160
125
100
3
20
4-φ18
65
21/2
145
180
145
120
3
20
4-φ18
80
3
155
195
160
135
3
22
8-φ18
100
4
175
215
180
155
3
24
8-φ18
125
5
200
245
210
185
3
26
8-φ18
150
6
225
280
240
210
3
28
8-φ23
200
8
275
335
295
265
3
30
8-φ23
PN2.5MPA
15
1/2
90
95
65
45
2
16
4-φ14
20
3/4
95
105
75
55
2
16
4-φ14
25
1
100
115
85
65
2
16
4-φ14
32
11/4
105
135
100
78
2
18
4-φ18
40
11/2
115
145
110
85
3
18
4-φ18
50
2
125
160
125
100
3
20
4-φ18
