工作原理：

在系统正常运行时，水泥或粉煤灰堆积在输送泵上方的灰斗内。当启动输送泵时，排气阀和流化进气阀打开，随后进料阀打开，出口阀关闭，物料在重力作用下落入输送泵中，排气阀释放从泵中被置换出来的空气。当输送泵中的料位开关显示输送泵已满或达到设定的时间，排气阀和进料阀关闭，出口阀开启，物料将被压缩空气输送到指定的储料仓，料气分离后，经布袋除尘器过滤后排气大气或接入除尘风网。

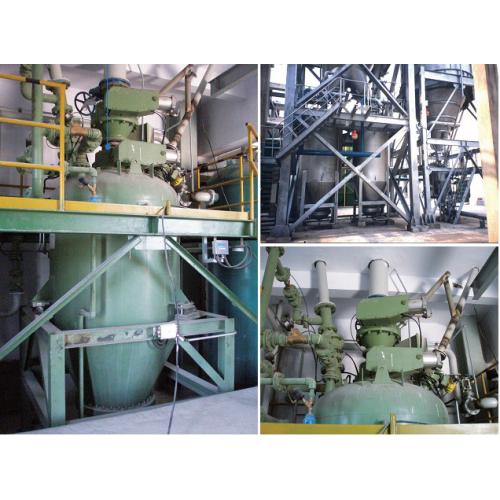

TD 泵为上引式泵，泵的顶部中央设置一个入口圆顶阀，肩部设排气的圆顶阀，泵的下部设计气化装置，

系统特点：

本系统是以空压机为气源，输送泵为上引式输送泵，底部配有流化装置，保证输送泵内灰处于易于输送的流化状态。泵内设出料管，出口管路设置出口阀。输送泵设有四路进气，一路设在泵顶部，提供充压空气；二路是底部气化风；三路位于出料管外侧的套管；四路设在出口圆顶阀外管路。以上各路均以气动阀控制输送气源的通断，独特的结构设计和配气措施可以实现把大输送量的粉煤灰或者水泥送至1200米。

系统参数：
