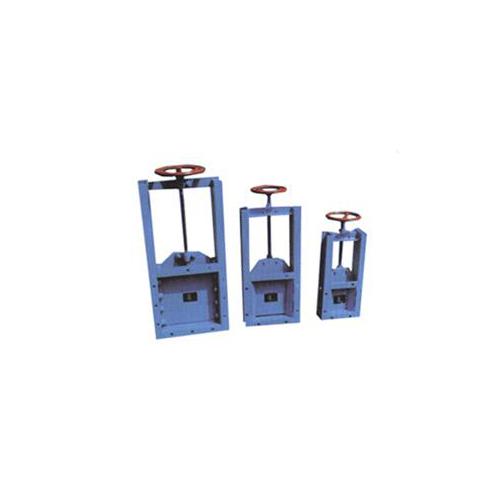

手动插板阀是和电动锁器配置使用，适用于飞灰和粉状干物料的输送系统中作控制、截止的闸阀。用于对粉煤、工业粉尘、水泥等粉壮物料干式输送的控制。可安装在电厂干式除尘器，空气预热器、省煤器的集灰斗以及除尘器的下部作开关与电动锁气器配套使用；也适用于条件相应的其他行业。通常与电力行业的电动锁气器，水泥行业的圆盘给料机等配套使用，也可用于粮仓的控制在火力发电厂可安装在除尘器、烟道、空气预热器、省煤器等细灰灰斗下，并与电动给料机配套使用，工作温度允许达200℃。其主要结构由阀体、操作阀杆、闸门所组成。工作时，转动操作手轮，通过丝杆转动来控制闸门开度，从而达到理想状态要求。本闸门系手动操作，由于采用铸造壳体，加工精细、工作灵活。密封可靠，主要工作采取了可靠的防锈措施，寿命较长。

插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。



手动插板阀的安装：

1. 插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2. 各连接部位螺栓，要求均匀拧紧；

3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5. 用户在安装阀门时，必须预留阀门驱动的必要空间；

6. 驱动装置的接线须按线路图进行；

7. 插板阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

本闸门装置简单、重量轻、操作方便，密封性好，无飞灰外跑，是和电动锁器配置使用。若用户对接口尺寸需要修改时，我厂可专门设计。我厂配有电动、气动和手动三种。注：若用户对接口尺寸需要修改时，我厂可专门设计。
