气力提升泵是一种垂直提升用的气力输送设备,分卧式和立式两种。喷嘴水平布置时为卧式,或称平吹式;垂直布置时为立式。它可以代替提升机,用于将能充气流化而不发生离析现象的粉状物料通过垂直管道输送到相当高度的料器分离器或料仓中,在连续输送的工矿想,产量可达200T/h,高度可达60米,广泛应用于建材、化工等行业,用来输送水泥、生料、化肥、煤粉、铝镁粉等粉状物料的低压气力输送设备。在提升高度超过30m时使用较为经济。
气力提升泵输送系统主要由泵体,输送管道及气源三部分组成,设备结构简单,操作方便可靠,无粉尘、磨损小;但提升高度低时,电耗高于提升机。

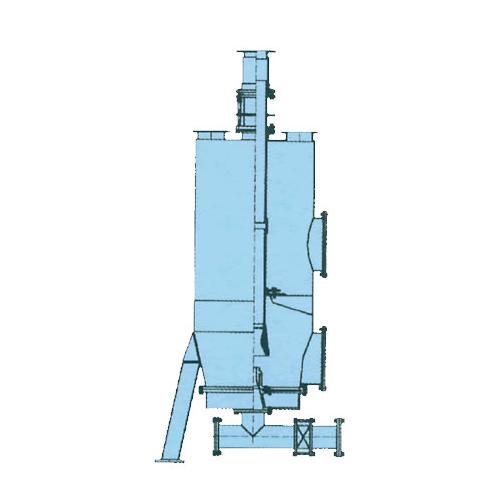

工作原理:气力提升泵相当于一台低压流态化仓罐,提升泵的上部为泵体,下部为气化室,中间隔有多孔透气板。一次风出口装有喷嘴,对准输料管:输料管下部出口装有膨胀仓,二次风与气化室相连,透过透气层,将灰吹起形成瘫态化状态;输送的物料随来自喷嘴的压缩空气流通过提升管向上输送。其风量由球阀来调节,气源由罗茨风机供给。打开气源阀门给气力提升泵进风管供气,同时调节流化气风管上的球阀,使物料在提升泵下部的流化仓内充分流化,这时当供给进风管的气源压力达到额定值时,由喷嘴高速喷出的空气流产生的牵引力引导已被流化的粉状物料沿着泵体中心的输送管及外接的管道提升至所需高度。
巩义市义利机械有限公司专业生产机械输送设备、低气力输送设备和灰库设备,承接燃煤火力发电厂气力除灰系统、水力除灰系统的设备,运煤,输灰渣系统的工程设计,设备制造、安装、调试、人员培训等一条龙服务。
