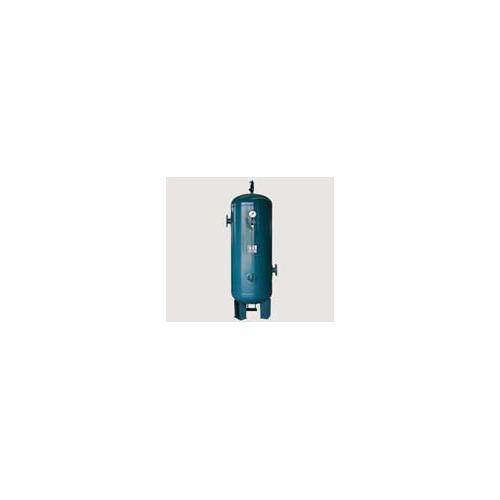

1立方储气罐、2立方储气罐(C-1.0/8.C-2.0/8) - 上海苏宁空压机有限公司

储气罐、产品介绍

公司空压机配套选用的压力容器，具有国家特种设备制造许可证核准的设计、制造的产品。可提供普通碳钢压力容器及不锈钢压力容器，还可接受特殊规格定制。

主要参数及安装基础尺寸

型号	设计温度	容器总高	容器内径	净重	进气口			出气口			支座		排污阀
容器/工作压力	℃	H	Φ	kg	H1	DN	螺纹式	H2	DN	螺纹式	D	d
C-0.3/8	100	1766	550	104	667	65	Rp1½”	1367	65	Rp1½”	400	20	R¾”
C-0.3/10		1766		129	667			1367
C-0.3/13		1778		162	669			1369
C-0.5/8	100	2102	600	174	680	65	Rp1½”	1680	65	Rp1½”	420	20	R¾”
C-0.5/10		2102		174	680			1680
C-0.5/13		2102		203	681			1681
C-0.6/8	100	2136	650	187	694	65	Rp1½”	1704	65	Rp1½”	470	20	R¾”
C-0.6/10		2138		222	695			1705
C-0.6/13		2138		222	694			1704
C-1.0/8	100	2405	800	265	800	80	Rp2	1920	80	Rp2	560	24	R¾”
C-1.0/10		2407		320	800			1920
C-1.0/13		2046		316	800			1920
C-1.5/8	100	2538	950	405	769	80	Rp2½”	2069	80	Rp2½”	670	24	R¾”
C-1.5/10		2538		405	769			2069
C-1.5/13		2538		405	769			2069
C-2.0/8	100	2842	1000	480	781	80	Rp2½”	2281	80	Rp2½”	700	24	R1”
C-2.0/10		2846		603	783			2283
C-2.0/13		2842		533	781			2281
C-2.5/8	100	2756	1200	742	883	80		2283	80		840	24	R1”
C-2.5/10		2712		581	881			2281
C-2.5/13		2716		668	883			2283
C-3.0/8	100	2806	1300	819	908	100		2208	100		950	24	R1”
C-3.0/10		2804		643	907			2207
C-3.0/13		2806		822	908			2208
C-4.0/8	100	2902	1500	811	956	150		2206	150		1100	30	R1”
C-4.0/10		2904		917	957			2207
C-4.0/13		2908		1025	959			2209
C-5.0/8	100	3752	1400	896	931	150		3131	150		1050	24	R1”
C-5.0/10		3754		1026	932			3132
C-5.0/13		3756		1158	933			3133
C-6.0/8	100	3852	1500 1400	1018	956	150		3156	150		1100 1050	30 24	R1”
C-6.0/10		3854		1164	957			3157
C-6.0/13		4456		1377	933			3833
C-8.0/8	100	4554	1600	1262	982	150		3832	150		1200	30	R1”
C-8.0/10		4556		1438	983			3833
C-8.0/13		4558		1849	984			3835
C-10/8	100	3764	2000	1699	1083	150		2933	150		1500	30	R1”
C-10/10		3768		1890	1084			2934
C-10/13		3772		2348	1137			2987
C-12.5/8	100	4716	2000	2109	1133	150		3833	150		1500	30	R1”
C-12.5/10		4718		2344	1134			3834
C-12.5/13		4724		2838	1137			3837
C-15/8	100	5096	2100 2200	2378	1173	150		4173	150		1550 1650	30	R1”
C-15/10		5098		2646	1175			4174
C-15/13		4644		3323	1202			3702
C-20/8	100	5238	2400	2920	1299	200		4199	200		1800	36	R1”
C-20/10		5240		3525	1300			4199
C-20/13		5238		4806	1300			4199
C-25/8	100	6138	2400	3345	1299	200		5095	200		1800	36	R1”
C-25/10		6142		4057	1299			5095
C-25/13		6260		5780	1380			5100
C-30/8	100	6829	2500	4323	1315	200		5865	200		1900 1875	36	R1” DN40
C-30/10		6802		4701	1376			5674
C-30/13		6908		6700	1320			5879
