详细信息

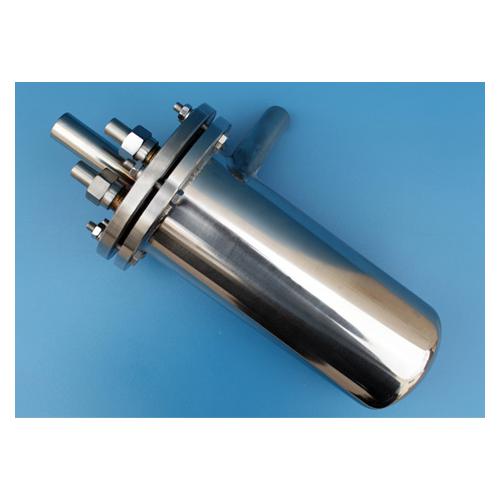

高效冷却器TR1,TR3,TR4
结构原理
冷却器由内螺旋管、外螺旋管组成。共同安装在一个筒体内。外螺旋放在呈螺旋运行的冷却水中进行热交换；内螺旋管在呈涡流运动的冷却水中进行热交换，两种冷却水巧妙地匹配在一只冷却器中进行流动。
性能特点
技术参数
换热系数K值比较：（单位：大卡/米2 .度.公斤）
| 名称 |
K值 |
|
TR4型、涡筒式高效冷却器 |
3000 |
|
双套管冷却器 |
1500 |
|
TR1型筒式高效螺旋管流冷却器 |
1200 |
|
一般自然对流换热冷却器 |
1000 |
|
名称 |
型号 |
连接尺寸 |
工作温度 |
公称压力 |
冷却水量 |
试验压力 |
连结方式 |
样水出口温度 |
|
筒式高效螺旋管流冷却器 |
TR1 |
Φ12.14.16 |
580℃ |
32Mpa |
1吨/时.只 |
≥40Mpa |
承插焊接 |
冷却水温度±3℃ |
|
旋、涡筒式高效冷却器 |
TR3 |
Φ12.14.16 |
580℃ |
32Mpa |
1吨/时.只 |
≥40Mpa |
承插焊接 |
冷却水温度±2℃ |
|
旋、涡筒式高效冷却器 |
TR4 |
Φ12.14.16 |
580℃ |
32Mpa |
2吨/时.只 |
≥40Mpa |
承插焊接 |
冷却水温度±1.5℃ |
注：1.详细资料及安装尺寸另索
2.本公司可按用户的现场接口尺寸定做
