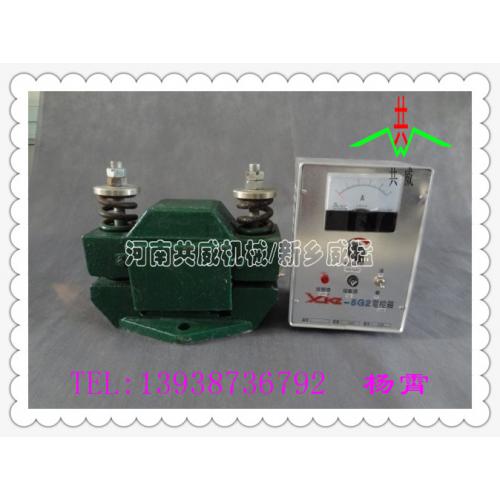

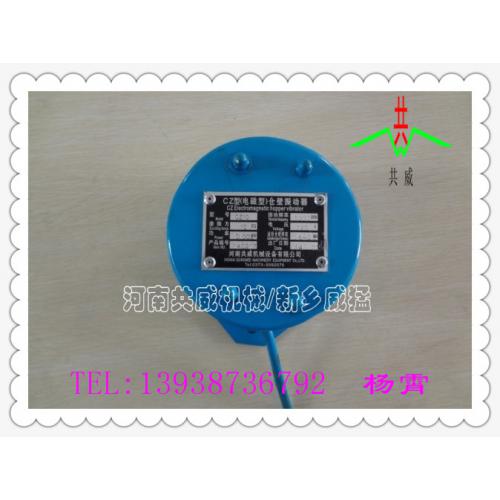

一、CZ电磁仓壁振动器用途及特点：  CZ型仓壁振动器是靠高频振动和冲击力，有效地消除物料由于内摩擦，潮解，带电、成份偏析等原因而引起的堵塞、搭拱现象，使物料从料仓口顺利排出。保证稳定地供料所必需的设备。CZ型仓壁振动器已广泛地应用于矿山、冶金、化工、建材、机械等各行业中。 CZ型仓壁振动器具有体积小、重量轻、结构简单、耗电量低和维修量小的特点。 二、CZ电磁仓壁振动器型号技术参数表： 项目/型号 CZ10 CZ50 CZ100 CZ250 CZ400 CZ800 CZ200 CZ600 CZ1000 振动力(kg) 10 50 100 250 600 1000 有效功率(KW) 0.008 0.03 0.1 0.06 0.15 0.2 工作电压(V) 220 220 220 220 220 220 电源频率(HZ) 50 50 50 50 50 50 工作电源(A) 0.11 1 1.6 1 2.3 3.8 振动频率(次/分) 3000 3000 3000 3000 3000 3000 振动体掁幅(mm) 1.5 1.5 1.5 2 2 2 控制方式 半波整流 半波整流 半波整流 半波整流 半波整流 半波整流 整机重量(kg) 2 7.5 22 22 58 119.3 适于安装料仓壁厚(mm) 0.6-0.8 1.2-1.6 2.5-3.2 1.0-4.0 3.0-8.0 6.0-14 注：适于安装料仓壁厚其板值供参考。 结构尺寸： 型号 L L1 L2 L3 H B B1 B2 h n φ 备注 CZ10 185 146     90 120     6 2 10   CZ50 280 260     125 185     8 2 13 CZ100 280 250     165 185     12 2 13 CZ250 302 232   220 242 190 103 140 15 2 21 同（CZ200） CZ600 410 300 100 262 363 240 155 190 20 4 22 同（CZ400） CZ1000 520 375 120 460 380 295 170 230 35 4 26 同（CZ800） CZ10 CZ50 CZ100型 / CZ200、CZ250、CZ400、CZ600、CZ800、CZ1000 三、CZ电磁仓壁振动器结构及工作原理： 仓壁振动器的结构如图1、图2所示。图1为CZ10、CZ50和CZl00型橡胶弹簧振动器；图2为CZ200、CZ250、CZ400、CZ600、CZ800、CZl000型螺旋弹簧振动器。  仓壁振动器的工作原理如图3所示。仓壁振动器由振动体、共振弹簧、电磁铁、机座等部件组成。铁芯和衔铁分别固定在机座和振动体上，振动体等部件构成质点M1、机座等部件构成质点M2。M1和M2由弹性系统联系在一起。由于机座紧固在料仓壁上，这样就构成了单质点定向强迫振动系统。根据机械振动的共振原理，电磁铁的激振频率为W弹性系统自振频率为W。，使其比值W / W0=0.9左右。处于低临界状态下共振。  振动器的控制原理为半波整流。电磁线圈由交流电经二级管整流供电。当线路接通后，正半周脉动直流电压加在电磁线圈上，由于电磁铁的作用，在振动体和机座之间产生脉冲电磁力，振动体被吸引，此时弹性系统贮存势能，在负半周二级管不导通，电磁力消失，借助弹性系统贮存的势能，使振动体向相反的方向振动。这样周而复始，振动体便以交流电的频率往复振动。  图1 1、机座；2-机电磁铁芯； 3-共振弹簧；  4-振动体；5-线圈； 6-硬橡胶冲击块；  7-调整螺栓； 图2 1、铁芯2、衔铁3、线圈  4、机座5、共振弹簧6、振动体 振动体的周期性高频振动，通过“冲击块”传递给料仓壁。仓壁的周期性振动。一方面使物料与仓壁脱离接触，另一方面使物料受交变速度和加速度的影响。处于不稳定状态，从而有效地克服物料的内摩擦力和聚集力。使物料从料仓口顺利地排出。  图3  四、CZ电磁仓壁振动器使用及安装 1、振动器使用注意项  （1）振动器在工作过程中，铁芯和衔铁不允许碰撞，如发生碰撞，则必须立即调节振动体的振幅和工作气隙。  （2）使用振动器须先将料仓闸门打开，否则料仓内物料将被振实。  （3）振动器经过长期停歇而又重新使用时，首先应检查线圈是否受潮，如果受潮，则须烘干后再使用。  （4）CZ型仓壁振动器不适用于有防爆要求的场合。  2、CZ电磁仓壁振动器振动器的安装  为了更好地发挥仓壁振动器的作用，安装时应注意以下两点。 1、振动器一般该安装在料仓下部沿仓高1/4的位置上。 2、如料仓上有加强结构时，振动器不应安装在加强结构上。 3、CZ电磁仓壁振动器安装示例  （1）圆锥形料仓（见图4）：振动器应安装在料仓下部沿仓高1/4或小于1/4的位置上。对于难以处理的物料应在对侧面的不同高度上再安装一台。 图四、图五 （2）角形料仓（见图5）：应安装在料仓上部某一面沿仓高1/4或小于1/4处中心线上。若要求其它三方面或拐角部也产生振动，或对于难以处理的物料，则应在对侧面不同高度上再安装一台。 抛物线形料仓（见图6）：对于大的抛物线形料仓，振动器应安装在距料仓口20-25厘米处的中心线上。若有垂直加强筋通过时，则需靠近加强的地方安装。 底部倾斜料仓（见图7）：振动器应安装在***低位置。这样做不仅能对料仓产生振动，而且可促进出口物料的流动。 图六、图七 （5）平底中心出口料仓（见图8）：由于静止角的原因，物料在底部会产生死角，形成料仓“底”，故振动器应安装在静止角斜面与料仓侧面相交点稍高的位置。   图八、图九、图十 （6）有垂直侧面的料仓（见图9）：振动器应安装在与垂直面相对的侧面，靠近出口端沿仓高1/4或小于1/4处 （7）木制料仓（见图10）：不应把振动器直接安装在仓壁上，而应在料仓里衬上块钢板，作为振动板。然后把振动板和振动器一并紧固在料仓壁上。 图十一、图十二 （8）混凝土料仓（见图11）：振动器安装的方法和木制料仓一样，需附加振动板。 （9）斜面槽（见图12）：对于厚度小于3-3.5毫米的料槽，若在中心线靠下一点的部位安装，便会在料槽下端产生强烈的振动。用于圆筒形料槽时，可先把振动器装在平板上，然后用U形螺栓固定在管子上。安装单台振动器时，一般应装在溜槽下端40%的位置上。安装多台时，应保证同步运行，***下部的一台应装在距离溜槽端部45-60厘米处。 五、CZ系列仓壁振动器电气控制说明 CZ型仓壁振动器的控制原理为半波速流电磁线圈由交流电经二极管整流供电。另外，我厂还生产与CZ系列仓壁振动器相配套的各种型号的控制箱。它可以实现振幅的手动连续调整。连续、均匀、远距离地控制仓壁振动器对料仓的高频振动和冲击力。 注：（1）点划线框内的部分在印制电路板上  （2）该控制箱为XKZ5G2型可调式，主要控制CZ250-CZ1000型   结构及工作原理 CZ型电磁仓壁振动器的结构分为橡胶弹簧振动器和螺旋弹簧振动器。CZ型电磁仓壁振动器由振动体、共振弹簧、电磁铁、机座等部分组成。铁芯和衔铁分别固定在机座和振动体上，振动体等部件构成质点M1、机座等部件构成M2，M1和M2由弹性系统联系在一起。由于机座紧固在料仓上，这样就构成了单质点定向强迫振动系统。根据机械振动的共振原理，电磁铁的激振频率为W，弹性系统自振频率为W0，使其比值W/W0=0.9左右，处于低临界状态下共振。 振动器的控制原理为半波整流，电磁线圈由交流电经二极管整流供电。当线路接通后，正半周脉动直流电压加在电磁线圈上，由于电磁铁的作用，在振动体和机座之间产生脉冲电磁力，振动体被吸引，此时弹性系统储存势能，在负半调二极管不导通，电磁力消失，借助弹性系统储存的势能，使振动体向相反方向振动，这样周而复始，振动体便以交流电的频率往复振动。 CZ电磁仓壁振动器（又称振打器）是靠高频振动和冲击力，有效地消除物料由于内磨擦、潮解、带电、成份偏析等原因引起的堵塞、塔拱现象，使物料从料仓口顺利排出电磁仓壁振动器能保证稳定地供料所必需的设备。CZ型仓壁振动器已广泛地应用于矿山、冶金、化工、建材、机械等各行业中。 电磁仓壁振动器，又名仓壁振动器。可用于各种振动机械，如给料机，小型输送机，振动筛，振动平台及仓壁振动等等场合，使用灵活方便。振动强度可用控制器随意调节。 电磁振动器是高效、节能振动器，广泛在化工、建材、矿产等粉体机械上使用。电磁振动器安装在粉料仓下部缩口处的外侧，电磁振动器产生的高频振动，可有效地消除粉料因内摩擦、潮解、带电和成份偏析等原因而引起的堵塞、搭拱现象。使用电磁振动器作疏料装置，结构简单，下料流畅，能稳定给料系统。电磁振动器也可用在其它需振动源的机械上。电磁振动器使用简单，在线圈绕组引线串接随振动器附带的二极管，接通220V交流电源即可工作。 我公司主要产品有振动筛、给料机、振动电机、仓壁振动器、直线自振源、旋振筛等，欢迎新老客户选购。 仓壁振动器批发、零售。物美价廉，量大从优。 可根据客户需求设计制作不同地脚孔、不同激振力、不同转速的振动源。 详细参数请来电咨询！ 人们常说“细节决定成败”，产品的细节管理对产品质量来说同样重要。公司一切从客户的利益为出发点，对产品质量进行全面把关，绝不忽视任何一个细节。 服务承诺: 买振动设备振动机械，就到河南共威机械设备有限公司来! 您***理想的选择!       售前服务：为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作人员。 售中服务：陪您一起完成对设备的验收，协助拟订施工方案和详细流程。 售后服务：公司派技术人员到现场指导设备安装、调试现场及培训操作人员。 产品质量：易损件除外一年内质量保证。 河南共威机械设备有限公司做的是质量，比的是服务，卖的是放心货。 　销售热线：139-387-36792（杨经理）
