[促销] 圆振动筛(3YK2160)

圆振动筛
供应商参考报价:面议
  供应商信息
· 河南省少林重型机器有限公司 [河南省] 加为商业伙伴
  发送站内消息
联系人: 张丽
所在城市: 河南省 郑州
详细地址: 河南省荥阳市崔庙镇
联系我们 更多产品 进入商铺

详细信息

1结构编辑

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。 振动筛结构组成:
圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。

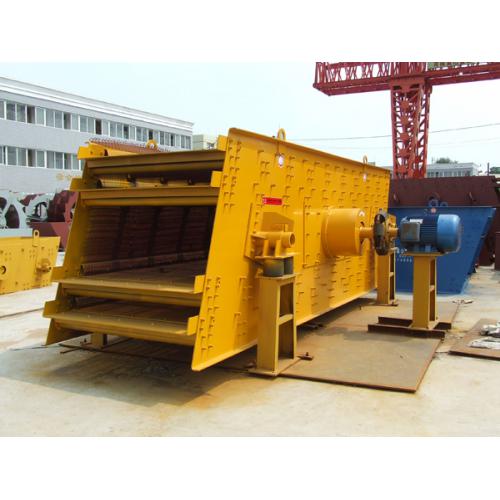

  YKX稀油圆振动筛结构
由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

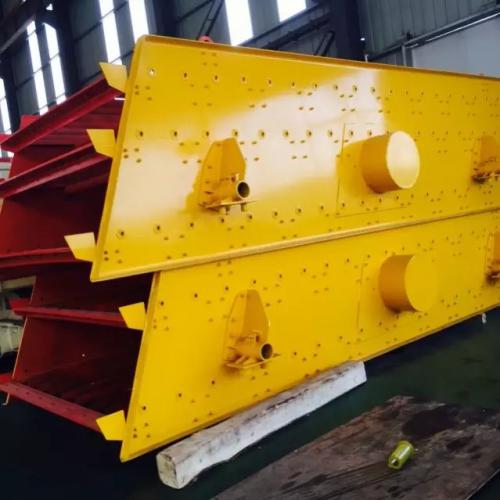

YKX稀油圆振动筛YKX稀油圆振动筛

2性能特点:编辑

YKX稀油圆振动筛的特点优势: 1、处理能力大,筛分效率高。
YKX稀油圆振动筛YKX稀油圆振动筛 2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。
3、振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需1~2小时)。 4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。 5、筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。 6、电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。 圆振动筛特点: 1、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便。
YKX稀油圆振动筛YKX稀油圆振动筛
2、圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。 3、圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

3适用行业编辑

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理:废油、废水、染整废水、助剂、活性碳特点

4使用维护编辑

振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

5圆振动筛故障分析及解决编辑

原因分析 1、筛面受力不均 入料不均:进入圆振筛的下料漏斗,是一个人字型的漏斗,而入料皮带时常跑偏和漏斗积泥等
振动筛工程图振动筛工程图 原因,导致分料不均,从而致使一边筛网严重过载,而另一边筛网近乎空载运行,所以常造成筛网磨损不均破损较快。
2、筛面受力过大和布料不均:漏斗和圆振筛入料端距离太高,矿石从漏斗进入圆振筛时,对入料处冲击力过大,导致入料处大梁断裂、箱体开裂等问题;矿石进入圆振筛入料端后,分布不均匀,矿石总是往一侧跑,只有一半的筛网起到筛分作用,导致一边积矿严重,筛分效率低。 物料滞留时间过长 矿石在筛网上移动慢,矿石移动速度过慢,导致筛面上积矿过多,使圆振筛总是在超负荷的状态下运行,从而导致筛网破损快,挠性联轴器撕裂、弹簧损坏、大梁断裂、箱体开裂等一系列故障 针对以上问题,从以下 3 个方面进行了整改。 1、 增加分料器 针对漏斗分料不均,对漏斗进行改造,在皮带下料处增加一个分料器,分料器可以根据皮带跑偏的情况左右移动,把矿石均匀分入两边漏斗,进入圆振筛,使两边入料相对均衡,很好地解决入料不均的问题。同时也改变筛网的材料,例如采用超耐磨鑫海耐磨筛网,耐磨防腐,使用寿命长。 2、 降低高差,调整入料漏斗位置 针对冲击力过大的问题,通过降低漏斗出料端和圆振筛入料端的高差,使矿石很平稳的流入圆振筛,很大程度上降低了矿石对圆振筛冲击力,使圆振筛受力较为均衡,有效解决了箱体开裂、纵梁断裂等问题。同时为了解决矿石在入料端口分布不均的情况,在入料口加宽入料漏斗位置,从而使物料均匀地分布于整个筛面,使筛分效率大大提高。 3、 增大筛面坡度,提高矿石移动速度 矿石在筛面上移动速度慢,导致筛面上积矿厚,压矿严重。影响移运速度的主要因素,有圆振筛的振幅和筛网的坡度。调整振幅是通过添加偏心块来完成,在生产中通过调整圆振筛的振幅实践表明,效果并不明显。所以在实际中一般调整圆振筛的角度,在进料量不变的情况下,加大圆振筛的坡度,提高了矿石的运行速度,减少了矿石在筛网上的停留时间。

6分类编辑

圆振动筛分为三种:YK型圆振动筛、YKR型圆振动筛和YA型圆振动筛

7参数编辑



YK参数
型号 筛面层数 筛网 面积 筛孔 尺寸 (mm) 筛面规格 (mm) ***大进 料边长 (mm) 处理 能力 (t/h) 振动频率 (r/min) 双振幅 (mm) 电动机 功率 (kw) 重量 (t) 外形尺寸 (L×W×H) (mm)
4YK1860 4 10.8 5-100 1800×6000 400 80-320 850 8 22 8.2 6417×3439×4276
2YK2160 2 12.8 5-80 2100×6000 400 100-330 850 8 30 7.5 7005×3470×3654
3YK2160 3 12.8 5-100 2100×6000 400 100-380 850 8 45 8.2 7172×3528×4133
YA参数
型号 筛面层数 筛网面积 筛孔尺寸 (mm) 筛面规格 (mm) ***大进料边长 (mm) 处理能力 (t/h) 振动频率 (r/min) 双振幅 (mm) 电动机 功率 (kw) 重量 (不包括电机) (t) 外形尺寸 (L×W×H) (mm)
2YA1230 2 3.70 3-50 1220×3050 200 10-90 800-970 8 5.5 2.34 3502×2127×1868
3YA1230 3 3.70 3-80 1220×3050 200 30-90 800-970 8 7.5 3.05 3538×2168×2245
2YA1542 2 6.10 5-50 1500×4200 200 50-180 970 8 15 5.33 5081×2573×2660
2YA1548 2 7.10 5-50 1500×4800 200 50-190 970 8 15 5.50 5745×2573×3367
3YA1548 3 7.10 5-50 1500×4800 200 50-200 970 8 15 6.08 5909×2573×3367
YKR参数
型号Model 筛面 Screen Deck 给料粒度Max Feed Size(mm) 处理量Capacity(t/h) 电机功率Motor Power(kw) 重量Weight(kg)
面积Deck Size( ㎡ ) 倾角Installation Slope(°)
YKR1022 2.25 5~35 <300 27~135 5.5 2141
YKR1230 3.6 5~35 <300 43~216 7.5 2580
YKR1237 4.5 5~35 <300 54-~270 7.5 2978
YKR1427 5.25 5~35 <300 63~315 11 3210
YKR1445 6.3 5~35 <300 75~387 11 3997
YKR1637 6 5~35 <300 72~360 11 3771
YKR1645 732 5~35 <300 86~432 15 5045
YKR1837 6.75 5~35 <300 81~414 15 4650
YKR1845 8.1 5~35 <300 97~486 15 5262
YKR1852 9.45 5~35 <300 113~567 18.5 5703
YKR2045 9 5~35 <300 108~540 18.5 6025
YKR2052 10.5 5~35 <300 126~630 18.5 6835
YKR2060 12 5~35 <300 129~680 22 7297
YKR2445 10.8 5~35 <300 116.1~648 22 6923
YKR2452 12.6 5~35 <300 151~756 22 7430
YKR2460 14.4 5~35 <300 172~864 30 9460
YKR3045 13.5 5~35 <300 162~810 30 8673
YK圆振动筛技术参数

8特点编辑

1、圆振动筛结构新颖,技术参数先进,处理能力大,筛分效率高。 2、圆振动筛采用振动电机作为激振源,使用维修方便。

9安装方法编辑

吊装振动筛一般用于破碎行业,需要配套的有皮带机和溜槽。吊装振动筛的质量大约在7000斤左右吧,而且需要安装在 一个4米高的振动平台。吊装筛的大致安装方法如下: 由于它的质量较大,且需要安装在四米高的平台上,所以我们要动用吊车。大致的准备工作应该是这样的:吊车一部 ,千斤绳一根;人员方面***起码的焊工要三人,专业操作起重机的2人,安装技术人员和管理人员分别一人。安装前***好 多看几遍图纸,牢记每个部件的安装位置。然后一切就绪就可以开始安装。 安装过程中一定要注意安全,每个在场人员必须佩戴安全帽,一切的操作要听管理人员的指挥。免得因配合不协调而 导致操作上的安全问题。吊装筛的安装应遵循由上到下的安装原则,安装一部固定一步,固定一步检查一步。***后安装完 成后要在技术人员的指导下开机试验,待一切调试完成后方能投入到生产中去,且不能省去任何一个环节。 吊装振动筛看似很庞大的一个家伙,但是遵循安装流程的话,一切会很简但很简单。安装过程中一定要注意安全,操作过程中也一定要注意安全!

10操作要点编辑

1、操作人员在工作前应阅读值班记录,并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况,检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。 2、振动筛启动应遵循工艺系统顺序。 3、在振动筛工作运转时,要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近,检查轴承温升。 4、振动筛停车应符合工艺系统顺序。振动筛除特殊要求外,严禁带料停车后继续向筛子给料。 5、振动筛交接班时应把当班筛子技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。 圆振动筛概述 用途及使用条件 圆振动筛是指物料在网面上做圆形运动,用于煤炭、冶金、矿山等部门作产品分级用,该圆振筛机处理能力强,筛分效率高,具有技术参数合理,结构强度、刚度高,运转可靠,噪音小,维修方便等特点。 结构特征 驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器,克服了万向联轴器易损坏的缺陷; 振动器采用偏心式结构,结构简单;可配套选择给料箱,给料箱的应用增加振动筛的有效筛分面积,同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命。电动机安装在筛框的左侧,也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。 公害处理:废油、废水、染整废水、助剂、活性碳特点 圆振动筛的特点。 1、圆振动筛结构新颖,技术参数先进,处理能力大,筛分效率高。 2、圆振动筛采用振动电机作为激振源,使用维修方便。 3、圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。 4、圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

11NH系列编辑

产品简介

NH系列圆振动筛主要用于冶金、煤炭、矿石等干式物料的筛分,其运动轨迹近似于圆。该机先进的环槽铆钉连接,大游隙轴承润滑振动器,具有坚固耐用、运行平稳、噪音低、安装方便等特点。按其结构可分为吊挂式和作势两种。

工作原理

NH系列圆振动筛是利用普通电机外拖振动器,使筛体沿激振力方向作周期往复性振动,物料在筛面上作圆运动,从而达到筛分目的。 NH系列圆振动筛由振动源、筛体、筛网、减振装置、底座等组成,结构合理,坚固耐用。

12技术参数编辑

型号规格 筛网 筛面倾角  (°) 筛网面积(m) 振动频率(r/min) 双振幅  (mm) 处理能力(m/h) 电机功率(kW) 外形尺寸(L×W×H)  (mm) 重量  (kg)
2YK1224 2 15 2.88 970 6-8 20-120 5.5 2673×2382×2027 1750
YK1235 1 15 4.2 970 6-8 20-150 5.5 3710×2464×1450 1729
2YK1235 2 15 4.2 970 6-8 20-150 7.5 3705×2393×2339 2476
3YK1235 3 15 4.2 970 6-8 20-150 7.5 3621×2521×2581 3158
4YK1235 4 15 4.2 970 6-8 20-150 11 3510×2521×2830 4160
YK1545 1 17.5 6.75 970 6-8 20-150 11 4904×3044×2179 3319
2YK1545 2 17.5 6.75 970 6-8 20-150 15 5042×3090×3165 5308
3YK1545 3 17.5 6.75 970 6-8 20-150 15 4972×3090×3395 5915
4YK1545 4 17.5 6.75 970 6-8 20-150 18.5 4915×3155×3804 7260
YK1548 1 17.5 7.2 970 6-8 20-150 11 5190×3044×2186 3319
2YK1548 2 17.5 7.2 970 6-8 20-150 15 5265×3140×3208 5284
3YK1548 3 17.5 7.2 970 6-8 20-150 15 5200×3090×3440 6186
4YK1548 4 17.5 7.2 970 6-8 20-150 18.5 5200×3155×3849 7284
YK1860 1 20 10.8 970 6-8 32-350 15 6302×3365×2992 4651
2YK1860 2 20 10.8 970 6-8 32-350 18.5 6020×3455×3756 6195
3YK1860 3 20 10.8 970 6-8 32-350 18.5 6020×3455×4180 7613
4YK1860 4 20 10.8 970 6-8 32-350 22 5963×3505×4463 8650
YK2160 1 20 12.6 970 6-8 66-720 18.5 6302×3730×2992 4917
2YK2160 2 20 12.6 970 6-8 66-720 22 5966×3958×3975 6856
3YK2160 3 20 12.6 970 6-8 66-720 30 5966×3958×4400 9112
4YK2160 4 20 12.6 970 6-8 66-720 30 5966×3958×4780 11405
YK2460 1 20 14.4 970 6-8 75-750 18.5 6302×4155×2992 5243
2YK2460 2 20 14.4 970 6-8 75-750 30 6027×4308×3975 8503
3YK2460 3 20 14.4 970 6-8 75-750 30 6027×4308×4400 10411
4YK2460 4 20 14.4 970 6-8 75-750 30 5966×4308×4780 12068
2YK2475 2 20 18 970 6-8 120-900 30 7812×4308×4642 10709

13存放安检编辑

设备在出厂前需精工征集装配及无负载试车,经检查各项指标合格后方能出厂,因此,设备在发运到使用现场后,应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全,技术文件有否纰漏。 设备到达现场后,不可直接搁置在地面上,应平稳放置在平整的枕木上,并要求离地面距离不小于250mm。如果存放在露天,应加防油布遮盖,以防风雨侵蚀。

14日常保养编辑

一、启动前: 1、检查粗网及细网有无破损。 2、每一组束环是否锁紧。 3、检查旋振筛的筛框的V型圈是否有破损,如果有破损需要及时修补,防止物料泄露。 二、启动时: 1、注意有无异常杂音。 2、电流是否稳定。 3、振动有无异状。 三、使用后:每次使用完毕即清理干净。 定期保养 定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。振动:有了型号 筛面规格 筛面层数 筛孔尺寸 进料粒度 处理量 电机功率 振动频率 双振幅这些数据,可以让搜索震动筛的人有更深刻的了解。
