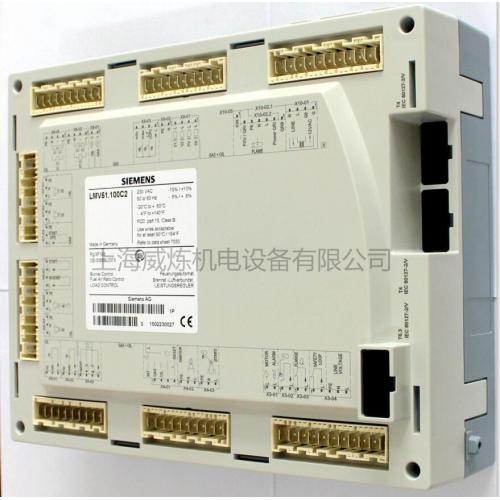

电子空燃比控制器LMV51.100C2

LMV5电子空燃比控制器 德国(Siemens) 产品说明： LMV系列燃烧器控制器 技术性能及结构特征： LMV…系统，具有双处理器的启动，报警及运行故障提供优越的状态监控（高清晰显示器）和远程显示。 功能齐全，操作简便的应用软件 通过AZL…或其他控制系统的选择或设置燃烧器的启停、燃料供应。具有提供运行模式的控制，打印运行报表等功能。   过程处理数据：运行及锁定信息   温度或压力：当前运行状态   烟气含氧量：自诊断   燃烧效率：锁定记录   燃料计量：故障记录 ***新的LMV5…大型燃烧器（﹥2MW）管理系统采用***先进的“电子”空/燃比控制的理念，通过Can bus总线分别控制燃料执行和风门执行机构来实现***佳的燃烧空/燃比。以***小的过剩空气量来达到***高的燃烧效率。该系统可以同时控制四台执行机构，也可以根据需要扩展到六台以满足高端燃烧控制需求。 安装注意事项：电子空燃比控制器LMV51.100C2 1.燃烧器的安全启动和火焰检测。 2.安全可靠的燃气阀门泄漏检。 3.控制空/燃比设定的空/燃比保持一致。 4.锅炉的温度或压力控制依据预先设置的PID运算法则（可选）。 亦可通过外部的控制设备。 LMV…系统，具有双处理器的启动，报警及运行故障提供优越的状态监控（高清晰显示器）和远程显示。 功能齐全，操作简便的应用软件。 安装注意事项： 1.控制器单元和其他电缆必须与高压点火电缆分开安装。不要混淆相线和中线。安装开关、保险丝、接地等等，都要遵守当地的规则。 2.必须确认不超过接线柱所能允许的***大电流量。不得将主电源接到燃烧控制器的输出端子。 3.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。 4.用一个公制螺和放松垫圈保护底盘下的接地套管。 5.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。 6.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。 7.中性导线和接线柱2之间的连接是在控制单元底部事先连线。 燃烧器配件相关数据 型号 ***多支持电子空燃比控制器LMV51.100C2 执行器数 PID负荷控制 VSD控制 氧含量修正 TAS max Gas Oil LME51.000B2 4 3s 5s LME51.100B2 4 × 　 　 3s 5s LME51.200A2 4*) × 3s 5s LME52.200A2 6 × × × 3s 5s LME52.240A2 6 × × × 10s 15s LMV51…用于鼓风式燃烧器，集成了燃料空气比例调节和PID负荷调节控制器   LMV52…用于鼓风式燃烧器，集成了燃料空气比例调节和PID负荷调节及氧含量修正的控制器 该控制系统由LMV5…控制器、AZL…显示操作元件、QRI…火焰探测器、SQM4…电动执行机构组成
