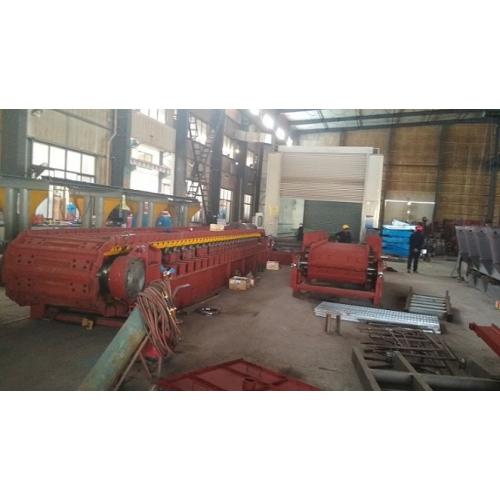

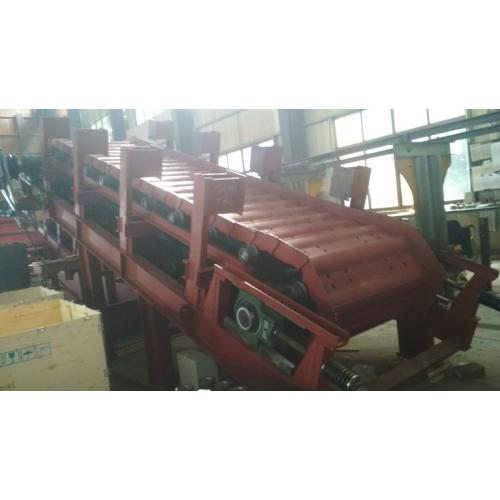

板式给料机在100t/h砂石生产线的应用

板式给料机在100t/h砂石生产线的应用
供应商参考报价:面议
  供应商信息
· 南通联源机电科技股份有限公司 [江苏省] 加为商业伙伴
  认证企业 发送站内消息
联系人: 元先生
所在城市: 江苏省 海安县
详细地址: 海安县海安镇通杨路
联系我们 更多产品 进入商铺

详细信息
板式给料机在100t/h砂石生产线的应用
一:原始参数
1)物料:石灰石
2)***大进料颗粒:小于500mm
3)出料粒度:0-5mm,5-10mm,10-20mm,20-40mm
4)处理能力:100t/h
5)砂粒生产为干法生产
6)系统中皮带机长度根据现场布置形式调整
7)安装形式:固定式
二:主要生产设备如下:
1)GBL1000*4000中型板式喂料机,
2)PE600×900颚式破碎机
3)PF1214反击式破碎机
4)4YK-1854圆振动筛
5)B800皮带输送机,B650皮带输送机,B500皮带输送机
三:生产工艺流程如下:
大料仓物料→GBL1000×4000中型板式喂料机→PE600×900颚式破碎机→B800皮带输送机→PF1214反击式破碎机→B800皮带输送机→4YK-1854圆振动筛
注:经过4YK-1854圆振动筛筛分后,大于40mm的石料用B650的皮带输送机返回到PF1214反击式破碎机,0-5mm,5-10mm,10-20mm,20-40mm的四种规格骨料通过B500皮带输送机输送到成品堆场。
四:GBL1000×4000中型板式喂料机技术参数如下:
规格 GB1000×4000mm
槽板宽 mm 1000
中心距 mm 4000
输送物料 石灰石
***大输送物料粒度  mm ≤200
输送量           t/h 50~150
输送倾角    ° 0
输送速度   m/s 0-0.12
合金结构钢链节距  mm 250
电动机 YVF2-132M-4 变频电机
功率           kW 7.5
减速机 DFY250-315
速比            i 315
安装方式 左装/右装
设备重量 t ~8
四:GBL1000×4000板式喂料机供货范围
序号 设备及部件名称 数量或规格
1 中型板式喂料机 GBL1000×4000mm
1.1 减速机(含逆止器) DFY250-315(1台)
1.2 电动机(变频调速) YVF2-132M-4-7.5(1台)
1.3 机架(含头部罩壳、导料板) 1套
1.4 主轴装置 1套
1.5 尾轴装置 1套
1.6 链条         1套
1.7 高速联轴器 1套
1.8 低速联轴器 1套
1. 9 链板装置 1套
1.10 安装地脚螺栓 1套
1.11 随机配件 1套
1.12 随机技术资料 1套或按合同要求
