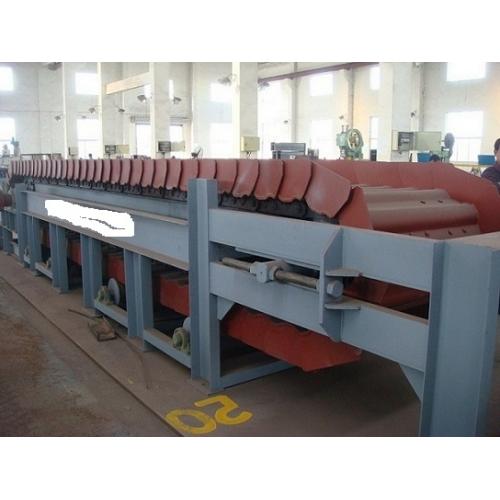

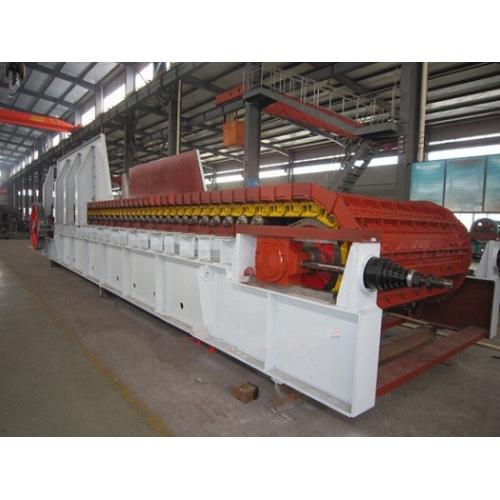

一）WBL1000×2800mm板式喂料机技术文本
序号 总体参数 单位 说明
1 基本参数
—名称 中型板式给料机
—型号 WBL1000×2800mm
—实际喂料宽度 mm 950
—中心距 mm 2800
—输送物料
—给料粒度 mm ≤400
—喂料能力 t/h 55～550
—线速度 m/s ～0.19
—额定功率 kW 7.5
—倾斜角 ° 0
—传动方式 左装/右装
2 技术参数
2.1 槽板
型号 WBL1000
宽度 mm 1000
输送槽底板材质 16Mn
输送槽底板厚 mm 12（压制成波形）
2.2 链条
节距 250
型号 BL250-10
2.3 滚轮装置 采用滚动轴承组合式
滚轮材料 ZG310-570
处理方式 高频淬火
表面硬度 HRC50-55
2.4 机架部分
卸料区段 采用中间轨道，能承受冲击载荷
头部罩壳
2.5 主动链轮装置
主轴材料 40Cr
处理方式 调质
表面硬度 HB220-250
主动链轮直径 mm Φ500
主动链轮齿数 6
主动链轮节距 mm 250
主动链轮材料 ZG310-570
处理方式 表面淬火
表面硬度 HRC50-55
轴承 23226CA/W33
制造商
使用润滑脂类型 二硫化钼润滑脂
2.6 从动链轮及拉紧装置
尾轴材料 45
处理方式 调质处理
表面硬度 HB200-230
尾轮直径 mm Φ442
尾轮材料 ZG310-570
处理方式 表面高频淬火
硬度 HRC50-55
轴承 UCK320
制造商
使用润滑脂类型 二硫化钼润滑脂
拉紧装置 弹簧螺旋拉紧
2.7 驱动装置
电动机 1台 变频电机
型号 YVF2-132M-4
功率 KW 7.5
转速 r/min 1450
电压 V 380
防护等级 IP54
绝缘等级 F
减速机 1台 行星齿轮减速机
型号 P2KA9-200
速比 200
逆止器 无
二)WBL1000×2800mm板式喂料机供货范围
序号 设备及部件名称 数量或规格 厂家
1 中型板式给料机 WBL1000×2800mm
1.1 传动装置 1套
1.1.1 减速器 P2KA9-200（1台）
1.1.2 电动机(变频调速) YVF2-132M-4（1台）
1.2 机架（含头部罩壳、导料板） 1套
1.3 头轮装置 1套
1.4 尾轮装置 1套
1.5 链条 1套
1.6 槽板（含滚轮） 1套
1.7 安装地脚螺栓 1套
2 随机配件 1套(槽板1块、滚轮2只)
3 随机技术资料 1套
