结构组成

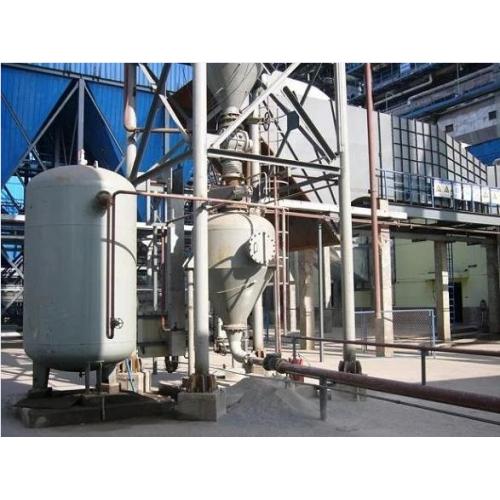

密相气力输送系统主要组成：

输送气源：空压机、储气罐

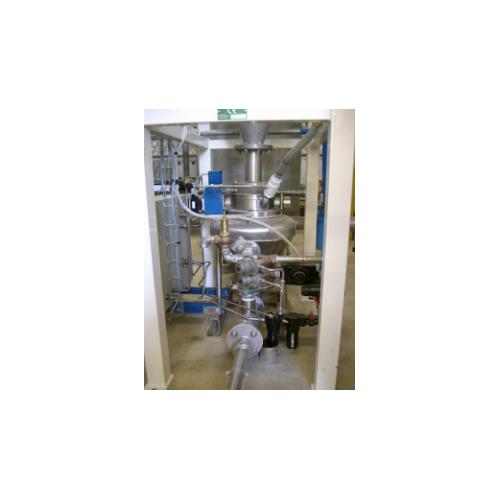

密相泵：泵体、圆顶阀等

其它附件：分料阀、卸料箱

接收装置：输送管道及弯头、灰库、收尘器

PLC控制系统

工作原理

工作时系统首先打开排气阀和进料阀，进料口上部的粉状物料加入密相泵体内，并排出泵内余气。当物料加到设定重量或料位高度时，关闭进料阀及排气阀。同时开启压缩过程过程中根据压力检测情况自动开启助流管路，当物料输送完毕，管道内阻力随之降低，压力变送器输出低压信号，控制系统即自动关闭压缩气源管路，从而进入下一个工作循环。

性能优点

与其它密相输送系统相比，该系统具有体积更小、结构紧凑、管道布置简单、耗气量小、输送速度低、管道磨损小等优点。

与传统的以罗茨风机做为气源的料封泵、螺旋泵等气力输送相比空气管路，无需对泵体进行加压，通过喷射管道将流化状态的物料吹送出去。在输送，具有耗气量少，装机功率小，管道磨损小、运动部件少、运行费用低等优异特点。

而传统的带式输送机、螺旋输送机、斗式提升机也包括驱动轴、电机、轴承等众多易损部件，运行费用高，除密封环保性较差外，某些物料露天作业还会受天气变化的影响。
