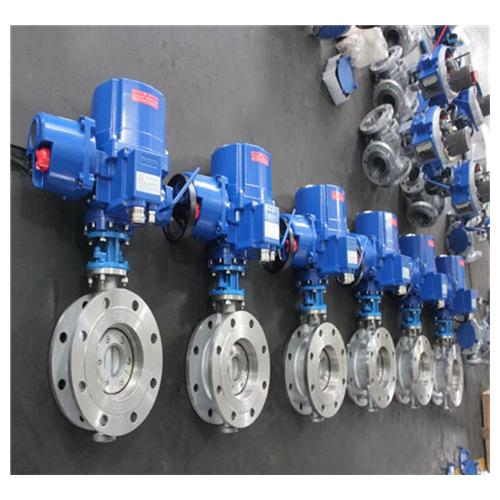

电动防爆蝶阀简介：

动防爆蝶阀是由法兰蝶阀（对夹蝶阀)与电动防爆执行机构配套，输入控制信号（4~20mA或1~5VDC）及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，电动蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

电动防爆蝶阀阀体:

公称通径：DN40-DN1000

阀体材质：WCB、球墨铸铁、304、316

连接方式：对夹式、法兰式、LT凸耳对夹式

压力等级：PN10、PN16

结构形式：中线结构

电动防爆蝶阀阀内组件:

阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507

阀杆材质：不锈钢410、304

适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

电动防爆蝶阀设计制造标准:

设计制造：GB/T12238-2008

连接标准：JB/T 79.1-1994 ASME B16.10

结构长度：GB/T12221-2005 ASME B16.5

压力试验：GB/T13927-2008

电动防爆蝶阀电动执行器:

开关型：反馈信号：无源触点信号\4-20mA\电阻信号

调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V

电压：AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制

防爆等级：可选防爆型EXdIIBT4

电动防爆蝶阀产品特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

电动防爆蝶阀安装尺寸（单位：mm）（虚线部分为模拟量控制盒,开关型无此尺寸）
