TF系列风速传感器接线、维护及使用说明书  V1.00

安装使用传感之前，请仔细阅读本说明书，以便正确地使用和维护。

一、概述：

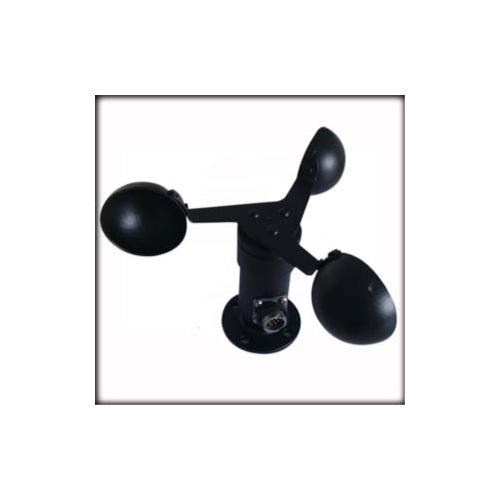

TF-A1系列风速传感器，外型小巧轻便，便于携带和组装，三杯设计理念可以有效获得外部环境信息，壳体采用优质铝合金型材，外部进行电镀喷塑处理，具有良好的防腐、防侵蚀等特点，能够保证仪器长期使用无锈琢现象，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、 码头、养殖等环境的风速测量。

二、产品特点：

    该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：外观结构设计合理、美观大方，体积小，便于携带，安装简便。测量精度高，量程范围宽，稳定性好。有较强的防腐蚀性和耐候性。动态特性好，抗外界干扰能力强，测量精度高。功耗低，电路寿命长，能长期稳定工作；电源适应范围宽，数据信息线性度好，信号传输距离长

三、技术参数：

   供电电压：24V  DV

   测量范围：0-30m/s

   量程：0-30m/s   （0-60m/s之间订制量程   0-30m/s   0-40m/s   0-60m/s）

   输出方式：4-20MA 0-5V 0-10V RS485   控制输出等

   启动风力：0.2m/s

   分辨率：0.1m/s

   工作温度：-20℃~80℃

   负载电流：50-80MA

3.安装方式

采用法兰安装，螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上，底盘Φ65mm，在Φ50mm的圆周上开四个均Φ6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器保持在***佳水平度，保证风向数据的准确性，法兰连接使用方便，能够承受较大的压力。
