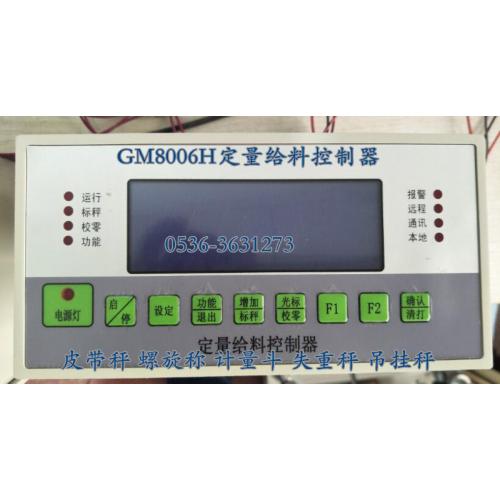

一 :简介 GM8006H系列称重控制器采用新技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用智能仪表。它集计量与控制功能为一体，与恒速秤，调速秤，静态秤配套使用，实现各种物料的称重与配料。仪表采用专用单片机，全部隔离的模拟量输入输出及开关量输入输出接口,高性能的16位A/D，12位D/A转换器，配以RS-485通讯接口，可方便接入DCS系统。智能化PI输出可对变频器，滑差电机控制器等执行机构进行闭环控制。GM8006H为双排液晶汉字显示

二 :系统功能

1： 专用工业级控制微处理器,超强抗静电、抗干扰，确保系统运行稳定,可靠。

2： EEROM保护参数，产量等数据永远不会丢失。

3： 采用低温漂、低噪声放大芯片, 确保信号稳定。

4： 二路模拟量输入,二路模拟量输出。模拟量输入：***大65535个数字。 模拟量输出：一路0～5V（对应0～255），二路0～20mA （对应0～1023）。

5： 仪表具有运行自动校零、报警自动延时停机功能。

6： 仪表计量精度:优于0.05％。

7： 双排液晶汉字显示,8个工作按键, 8个发光管指示状态。

8： 液晶显示器上下两排均为汉字显示。

9： 可选择控制四种秤体:恒速秤，调速秤，静态秤，断续秤。

10：速度为脉冲光电隔离输入（可选择为速度传感器提供12V电源）。

11：远程及485启动、停机。

12：0～10mA、0～20mA或4～20mA 外部设定量输入。

13：0～10mA、0～20mA或4～20mA 当前流量输出。

14：所有开关量输入、输出全光电隔离。

15：传感器供电5V，电流150 mA。

16：继电器输出信号：运行、备妥、报警、上限报警、下限报警和吨累计产量。

17：仪表具有2级放大功能：一级硬件放大，二级程控放大。

18：RS-485通讯接口，方便与PLC及其它设备联网。

19：主机、AD、DA 、RS-485电源相互独立，确保输入输出互不干扰。

三：技术指标

1：供电电源:AC220V±10％ 20W 50HZ

2：AD转换输入0--2.5V 对应数字0-65535

3：传感器供电5V ,***大输入信号20mV

4：模拟量控制输出:0-5V.

5：模拟量输出: 10位 1路 0-5V直流输出 10位 1路0-5V直流输出

6：外部设定量输入：4～20mA 0～20mA 0～10mA

7：当前流量输出： 4～20mA 0～20mA 0～10mA

8：脉冲速度输入： 0-4000HZ

9： 环境温度： 0～45℃。

10：RS-485 通讯接口,通讯距离1200米 。

11：仪表可组网GM8006H系统,组网仪表数量32台。

12：流量、设定量单位：公斤/分或 吨/小时 ；累计量单位为吨。

198X100X135（mm）
