单托辊计量架 产量秤 大皮带输送皮带机通过式电子皮带计量(ICS)

单托辊计量架 产量秤 大皮带输送皮带机通过式电子皮带计量
供应商参考报价:面议
  供应商信息
· 临朐百恩特机电有限公司 [山东省] 加为商业伙伴
  发送站内消息
联系人: 冯川汝
所在城市: 山东省 潍坊
详细地址: 临朐冶源工业园
联系我们 更多产品 进入商铺

详细信息



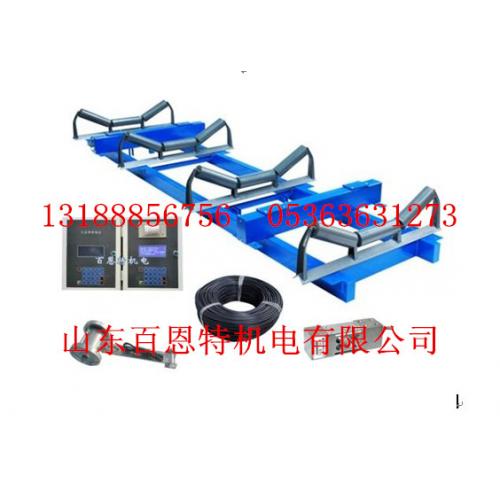

ICS电子皮带秤 单托辊架大皮带输送皮带机通过式电子皮带计量秤



单托辊架电子皮带秤

一、秤架结构和工作原理:

 皮带电子秤是指对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。皮带电子秤主要由称重部分、测速部分、积算部分、通讯部分四大部分组成。皮带电子秤的应用广泛,主要应用于工业生产计量。下面我们就来了解下皮带电子秤。

 称重桥架横梁中的称重传感器检测皮带上物料的重量信号,测速传感器检测皮带的运行信号,积算器将接收到的重量信号和速度信号,进行放大、滤波、 A/D转换后进入CPU进行积分运算,然后将物料的瞬时流量和累计重量在面板上显示出来,积算器具有可选的联网、通讯、打印、DCS联机等能。

 使用皮带电子秤由承重装置、称重传感器、速度传感器和称重显示器组成。称重时,承重装置将皮带上物料的重力传递到称重传感器上,称重传感器即输出正比于物料重力的电压 (mV)信号,经放大器放大后送模/数转换器变成数字量A,送到运算器;物料速度输入速度传感器后,速度传感器即输出脉冲数B,也送到运算器;运算器对 A、B进行运算后,即得到这一测量周期的物料量。对每一测量周期进行累计,即可得到皮带上连续通过的物料总量。

 皮带电子秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式 4种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长,一般为2~8组托辊,计量准确度高,适用于流量较大、计量准确度要求高的地方。单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定,适用于流量较小的地方或控制流量配料用的地方。

皮带电子秤称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

配用带宽:200mm-2000mm
结构组成:单体
部件数量:称体1件、测速车1件、仪表(积算仪)1台、接线盒1件
精确度:±1%(动态累计误差)
称体长度:1200mm
友情提示:安装简单,需用位置小,适合短输送机和位置有限的场合

主要技术参数:

项目

A

B

C

D

皮带宽度

500mm

630

715

765

805

600mm

780

865

915

955

800mm

930

1015

1065

1105

1000mm

1130

1215

1265

1305

说明:此表标出的是500mm-1000mm称体的相关尺寸

称体外形尺寸图:



说明:1、测速车及测速传感器 2、称重架 3、辅助辊 4、原输送机托辊改制的计量托辊 5、输送机框架

称体现场安装图:

称重仪表简要说明:

     GM0503P称重控制器采用新技术研制和生产的新一代配料仪表,是静态,动态计量和配料的专用智能仪表。它集计量与控制功能为一体,与恒速秤,调速秤,静态秤配套使用,实现各种物料的称重与配料。仪表采用专用单片机,全部隔离的模拟量输入输出及开关量输入输出接口,高性能的20A/D10D/A转换器,配以RS-485通讯接口,可方便接入DCS系统。智能化PI输出可对变频器,滑差电机控制器等执行机构进行闭环控制,GM0503P为液晶汉字显示。

二:系统功能

1:专用工业级控制微处理器,超强抗静电、抗干扰,确保系统运行稳定,可靠。

2EEROM保护参数,数据及产量可保存十年以上不会丢失。

3:采用低温漂、低噪声放大芯片,确保信号稳定。

4:二路模拟量输入,三路模拟量输出,。模拟量输入:***大131072个数字。

     模拟量输出:二路05V,一路420mA输出。

5:仪表具有运行自动校零、报警自动延时停机功能。

6:仪表计量精度:优于0.05

7:四排液晶汉字显示参数,21个工作按键,5LED状态灯。

8:可选择控制二种秤体:恒速秤调速秤。

9:速度为脉冲输入(可选择为速度传感器提供12V电源)。

11:可选择本地、远程及485控制启动、停机。

12010mA020mA420mA外部设定量输入。

13010mA020mA420mA当前流量输出。

14:所有开关量输入、输出全光电隔离。

15:传感器供电5V,电流150 mA

16:继电器输出信号:运行、备妥、报警、上限报警、下限报警和吨累计产量。

17:仪表具有2级放大功能:一级硬件放大,二级程控放大。

18RS-485通讯接口,采用MODBUS通信协议,方便与PLC及其它设备联网。

19:主机CPUADDA电源相互独立,确保输入输出互不扰。

三:技术指标

1:供电电源:AC220V±10      20W  50HZ

2AD转换输入0--2.5V   对应数字0-65535

3:传感器供电5V ,***大输入信号20mV

4:模拟量控制输出:0-5V.

5:模拟量输出:      20-5V直流输出10-20mA直流输出

6:外部设定量输入:420mA  020mA  010mA

7:当前流量输出: 420mA  020mA  010mA

8:脉冲速度输入: 0-3000HZ

9:环境温度:    045℃。

10RS-485通讯接口,通讯距离1200

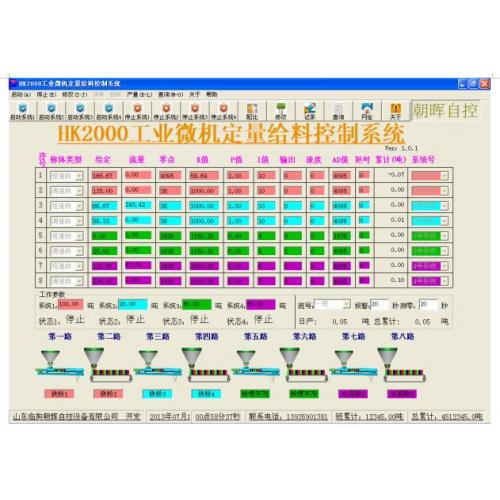

11:仪表可组网GM0503P系统,组网仪表数量32台。

12:流量、设定量单位:公斤/分或吨/小时;累计量单位为吨
