[新品] 带颈对焊法兰(DN10-DN2000)

供应商参考报价：面议

联系人：	郑顺
所在城市：	上海市嘉定区
详细地址：	上海市嘉定区安亭镇新源路155弄16号

为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

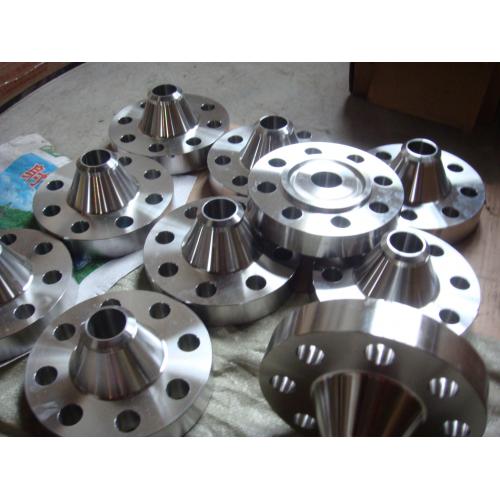

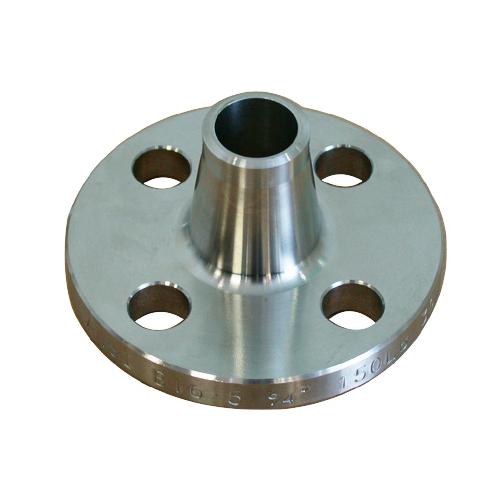

带颈对焊焊法兰全称带颈对焊钢制管法兰，英文名称：Weld Neck Flange,简写：WN，是带颈的并有圆管过渡的并与管子对焊连接的一种法兰
对焊法兰不易变形，密封好，应用广泛，有相应的刚性与弹性要求和合理的对焊减薄过渡，焊口离接合面距离大，接合面免受焊接温度变形，它采取比较复杂的嗽叭形体结构，适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，一般用于PN大于2.5MPa的管道及阀门的连接；也用于输送价格昂贵、易燃、易爆介质的管路上。

密封面形式 :

平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)

材质 :

碳钢（Carbon Steel）:ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不锈钢（Stainess Steel）: ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金钢（Alloy Steel）: ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；

制造标准 :

ANSI B16.5、HG20617-1997、GB/T9115.1-2000—GB/T9115.4-200、DIN2630-2638、HG20595-1997、GB/T9115.1-2000、GB/T9115.4-200

尺寸范围:

欧洲体系钢制管法兰适用范围

密封面型式	公称压力PN/MPa （bar）
	0.25	0.6	1	1.6	2.5	4	6.3	10	16	25
	（2.5）	（6）	（10）	（16）	（25）	（40）	（63）	（100）	（160）	（250）
突面(RF)	DN10-300		DN10-2000		DN10-1000	DN10-600	DN10-400		DN10-300	DN10-250
凹凸面(MFM)	-		DN10-600				DN10-400		DN10-300	-
榫槽面(TG)	-		DN10-600				DN10-400		DN10-300	-
平面(FF)	DN10-3000		DN10-2000	-
环连接面(RJ)	-						DN15-400		DN15-300	DN15-250

美洲体系钢制管法兰适用范围

密封面型式	公称压力PN/MPa （Class）
	2	5	11	15	26	42
	（150LB）	（300LB）	（600LB）	（900LB）	（1500LB）	（2500LB）
突面(RF)	DN15-600		DN15-300
	(1/2"-24")		(1/2"-12")
凹凸面(MFM)	-	DN15-600			DN15-65	DN15-300
		(1/2"-24")			(1/2"-2.1/2")	(1/2"-12")
榫槽面(TG)	-	DN15-600			DN15-65	DN15-300
		(1/2"-24")			(1/2"-2.1/2")	(1/2"-12")
平面(FF)	DN15-600	-
	(1/2"-24")
环连接面(RJ)	DN25-600	DN15-600				DN15-300
	(1/2"-24")	(1/2"-24")				(1/2"-12")
