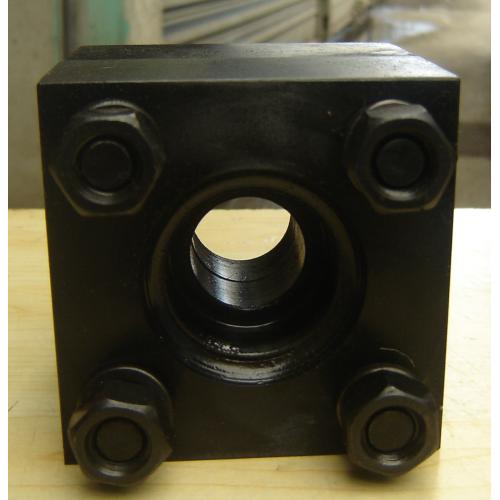

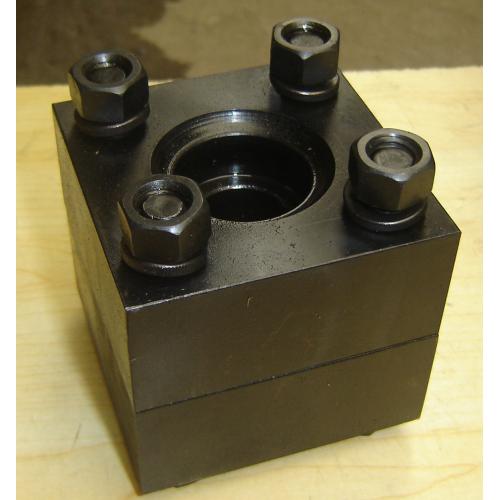

[新品] 液压方法兰(DN10-DN80)

供应商参考报价：面议

联系人：	郑顺
所在城市：	上海市嘉定区
详细地址：	上海市嘉定区安亭镇新源路155弄16号

为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

液压方法兰主要应用于管道安装中的液压机械，矿山机械等行业，来连接各个管路实现管路间液压油的流通。液压方法兰是由原油工业发展带动起来的，***早实践成功的液压方法兰装置是在舰艇上的，后来才在机床上应用。由于军事工业和装备迫切需要反应迅速，动作准确，输出功率大的控制装置，促使液压方法兰技术迅速发展，很快液压方法兰技术转入民用工业，在工程机械，机床，冶金机械，船舶，汽车等行业得到了很大的应用和发展。

技术说明:

尺寸规格：3/8"~4"
压力等级：PN10MPa、PN16MPa、PN21MPa、PN28MPa、PN35MPa
连接形式：FA-LA、FA-HA/HB、FA-SA/SB、FA-YA/YB、FA-ZA/ZB
产品材料：碳钢(Carbon Steel-)A105、20#；不锈钢(Stainless Steel)-304、304L、316、316L、321、0Cr18Ni9、1Cr18Ni9Ti
制造工艺：锯切、热处理、模锻、机加工
制造标准：JB/ZQ4187-97、JB/ZQ4485-97、JB/ZQ4486-97、JB/ZQ4487-97、JB/ZQ4488-97、JB/ZQ4489-97 JIS B2291

液压方法兰标准:

1. JB/ZQ4187-97A型分体式高压法兰；
2. JB/ZQ4187-97B型分体式高压法兰；
3. JB/ZQ4187-97C型分体式高压法兰；
4. JB/ZQ4187-97D型分体式高压法兰；
5. JB/ZQ4187-97E型分体式高压法兰；
6. JB/ZQ4187-97F型分体式高压法兰；
7. JB/ZQ4485-97高压法兰；
8. JB/ZQ4486-97直通法兰；
9. JB/ZQ4487-97直角法兰；
10. JB/ZQ4488-97中间法兰；
11. JB/ZQ4489-97法兰盖；

12. 凸面对焊钢制法兰（根据JB/T82.1-94）；
13. 对焊钢法兰尺寸（PN=6.3Mpa）（JB/ZQ4461-97）；
14. 对焊钢法兰尺寸（PN=10Mpa）（JB/ZQ4462-97）；
15. 对焊钢法兰尺寸（PN=15Mpa）（JB/ZQ4463-97）；
16. 对焊钢法兰尺寸（PN=25Mpa）（JB/ZQ4464-97）；
17. 对焊钢法兰尺寸（PN=31.5Mpa）（JB/ZQ4465-97）；
18. 对焊钢法兰尺寸（PN=40Mpa）（JB/ZQ4466-97）；
19. 凸面板式平焊钢制法兰（根据JB/T81-94）；
20. 凸面钢制管法兰盖（根据JB/T86.1-94）；
21. 凸面钢制法兰盖（PN=6.3Mpa）（JB/ZQ4483-97）；
22. 凸面钢制法兰盖（PN=10Mpa）（JB/ZQ4484-97）；

结构尺寸图:


FA-A型	FA-HA/HB型

FA-SA/SB型	FA-YA/YB型

FA-LA型	FA-YA/YB型

JB/ZQ4486-86、JB/ZQ4487-86 (单位：mm)

公称通径	钢管	A	B	C	D	D1	D2	D3	d	E	法兰用螺钉	O型圈
DN	D0×S	A	（4486）	C	D	D1	D2	D3	d	E	法兰用螺钉	JB/ZQ4424
10	18×2	55	22	9	12	18.5	28	30	11	36±0.4	M10	30×3.1
15	22×3	55	22	11	16	22.5	32	30	11	40±0.4	M10	30×3.1
20	28×4	55	22	12	20	28.5	38	35	11	40±0.4	M10	35×3.1
25	34×5	75	28	14	24	35	45	40	13	56±0.4	M12	40×3.1
32	42×6	75	28	16	30	43	55	45	13	56±0.4	M12	45×3.1
40	50×6	100	36	18	38	52	63	55	18	73±0.4	M16	55×3.1
50	63×7	100	36	20	48	65.5	75	65	18	73±0.4	M16	65×3.1
65	76×8	140	45	22	60	78	95	75	24	103±0.4	M22	75×3.1
80	89×10	140	45	25	70	91	108	90	24	103±0.4	M22	90×3.1

JB/ZQ4486-86、JB/ZQ4487-86 (单位：mm)

公称通径	钢管	A	B	C	D	D1	D2	D3	d	E	法兰用螺钉	O型圈
DN	D0×S	A	（4486）	C	D	D1	D2	D3	d	E	法兰用螺钉	JB/ZQ4424
10	18×2	55	22	9	12	18.5	28	30	11	36±0.4	M10	30×3.1
15	22×3	55	22	11	16	22.5	32	30	11	40±0.4	M10	30×3.1
20	28×4	55	22	12	20	28.5	38	35	11	40±0.4	M10	35×3.1
25	34×5	75	28	14	24	35	45	40	13	56±0.4	M12	40×3.1
32	42×6	75	28	16	30	43	55	45	13	56±0.4	M12	45×3.1
40	50×6	100	36	18	38	52	63	55	18	73±0.4	M16	55×3.1
50	63×7	100	36	20	48	65.5	75	65	18	73±0.4	M16	65×3.1
65	76×8	140	45	22	60	78	95	75	24	103±0.4	M22	75×3.1
80	89×10	140	45	25	70	91	108	90	24	103±0.4	M22	90×3.1

JB/ZQ4488-86、JB/ZQ4489-86 (单位：mm)

公称通径	钢管	A	B	C	D	D	D1	D2	D3	d	d	E	法兰用螺钉	O型圈
DN	D0×S	A	B	（4488）	（4488）	（4489）	D1	D2	D3	(4488)	(4489)	E	法兰用螺钉	JB/ZQ4424
10	18×2	55	22	9	12	30	18.5	28	30	M10	11	36±0.4	M10	30×3.1
15	22×3	55	22	11	16	30	22.5	32	30	M10	11	40±0.4	M10	30×3.1
20	28×4	55	22	12	20	35	28.5	38	35	M10	11	40±0.4	M10	35×3.1
25	34×5	75	28	14	24	40	35	45	40	M12	13	56±0.4	M12	40×3.1
32	42×6	75	28	16	30	45	43	55	45	M12	13	56±0.4	M12	45×3.1
40	50×6	100	36	18	38	55	52	63	55	M16	18	73±0.4	M16	55×3.1
50	63.5×7	100	36	20	48	65	65.5	75	65	M16	18	73±0.4	M16	65×3.1
65	76×8	140	45	22	60	75	78	95	75	M22	24	103±0.4	M22	75×3.1
80	89×10	140	45	25	70	90	91	108	90	M22	24	103±0.4	M22	90×3.1
