[新品] 分体法兰(DN15-DN80)

供应商参考报价：面议

联系人：	郑顺
所在城市：	上海市嘉定区
详细地址：	上海市嘉定区安亭镇新源路155弄16号

为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

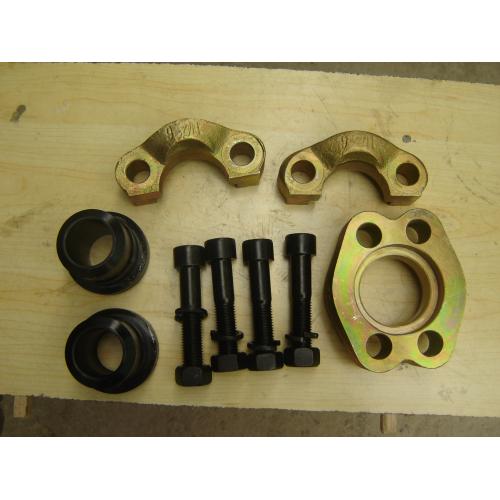

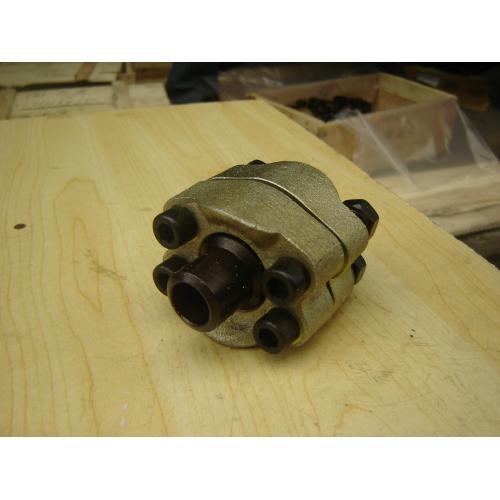

分体法兰是法兰的一种又称对开法兰,主要用于液压机械中常和接管配套使用,
分体法兰规格:DN15-DN80,类型分:A型, B型, C型, D型, E型, F型, H型, V型,八种。压力分：轻型和重型即:3000PSI,6000PSI二种，制造标准：JB/ZQ4187 材质有:20#,304,316L

技术说明: 尺寸规格：1/2“~5"
压力等级：3000psi、6000psi
连接形式：Type A 、 Type B 、Type C、Type D 、Type E 、Type F
产品材料：碳钢(Carbon Steel)、不锈钢(Stainless Steel)
制造工艺：锯切、热处理、模锻、机加工
制造标准：SAE、JB/ZQ4187-97、SN532

液压方法兰标准:

1. JB/ZQ4187-97A型分体式高压法兰；
2. JB/ZQ4187-97B型分体式高压法兰；
3. JB/ZQ4187-97C型分体式高压法兰；
4. JB/ZQ4187-97D型分体式高压法兰；
5. JB/ZQ4187-97E型分体式高压法兰；
6. JB/ZQ4187-97F型分体式高压法兰；
7. JB/ZQ4485-97高压法兰；
8. JB/ZQ4486-97直通法兰；
9. JB/ZQ4487-97直角法兰；
10. JB/ZQ4488-97中间法兰；
11. JB/ZQ4489-97法兰盖；

12. 凸面对焊钢制法兰（根据JB/T82.1-94）；
13. 对焊钢法兰尺寸（PN=6.3Mpa）（JB/ZQ4461-97）；
14. 对焊钢法兰尺寸（PN=10Mpa）（JB/ZQ4462-97）；
15. 对焊钢法兰尺寸（PN=15Mpa）（JB/ZQ4463-97）；
16. 对焊钢法兰尺寸（PN=25Mpa）（JB/ZQ4464-97）；
17. 对焊钢法兰尺寸（PN=31.5Mpa）（JB/ZQ4465-97）；
18. 对焊钢法兰尺寸（PN=40Mpa）（JB/ZQ4466-97）；
19. 凸面板式平焊钢制法兰（根据JB/T81-94）；
20. 凸面钢制管法兰盖（根据JB/T86.1-94）；
21. 凸面钢制法兰盖（PN=6.3Mpa）（JB/ZQ4483-97）；
22. 凸面钢制法兰盖（PN=10Mpa）（JB/ZQ4484-97）；

结构尺寸图: Type A型分体法兰结构图/（SAE标准AFA/AFKV

Type B、C、D型分体法兰结构图/（SAE标准AFKB/AFKC）

Type E、F型分体法兰结构图/（SAE标准AFAB/AFH/AFV）

A型—附接法兰 Type A attached flange
JB/ZQ4187-97

公称通径	工作压力	Do	d	A	T	L	M	螺钉	O型密封圈	重量
公称通径	Mpa	max	max					GB 70(8.8)	GB 3452-1	Kg/套
DN	NPS	max
3000PSI法兰
15	1/2	21	20	14	17.5	38.1	30	24.3	M8x25	19x3.55	0.32
20	3/4	21	30	20	22.3	47.6	35	32.2	M10x30	25x3.55	0.47
25	1	21	38	28	26.2	52.4	40	38.5	M10x30	32.5x3.55	0.56
32	1.1/4	21	42	33	30.2	58.7	45	43.7	M10x35	37.5x3.55	0.81
40	1.1/2	21	48	42	35.7	69.9	50	50.8	M12x35	47.5x3.55	1.1
50	2	21	60	52	42.9	77.8	60	52.8	M12x35	56x3.55	1.39
65	2.1/2	17.5	76	65	50.8	88.9	70	74.9	M12x40	69x3.55	1.86
80	3	14	89	81	61.9	105.4	80	90.9	M16x45	85x3.55	3.18
100	4	3.5	114	106	77.8	130.2	80	115	M16x50	112x3.55	5.32
125	5	3.5	140	132	92.1	152.4	80	140.5	M16x55	136x3.55	6.16
6000PSI法兰
15	1/2	41	20	14	18.2	40.5	40	24.6	M8x30	19x3.55	0.35
20	3/4	41	30	20	23.8	50.8	45	32.5	M10x35	25x3.55	0.66
25	1	41	38	28	27.8	57.2	50	38.8	M12x40	32.5x3.55	0.93
32	1.1/4	41	42	33	31.8	66.7	55	44.5	M14x45	37.5x3.55	1.98
40	1.1/2	41	48	42	36.5	79.4	60	51.8	M16x50	47.5x3.55	2.56
50	2	41	60	52	44.5	98.8	70	67.6	M20x60	56x3.55	5.44
65	2.1/2	32	89	65	58.7	123.8	75	89.5	M24x80	69x3.55	9.44
80	3	32	114	81	71.4	152.4	80	114.5	M30x100	85x3.55	17.63

B型—连接法兰 Type B jointed flange
JB/ZQ4187-97

公称通径	工作压力	Do	d	A	T	L	M	螺母	螺钉	O型密封圈	重量
公称通径	Mpa	max	max					GB6170	GB 70(8.8)	GB 3452-1	Kg/套
DN	NPS	max
3000PSI法兰
15	1/2	21	20	14	17.5	38.1	60	24.3	M8	M8x40	19x3.55	0.42
20	3/4	21	30	20	22.3	47.6	70	32.2	M10	M10x40	25x3.55	0.89
25	1	21	38	28	26.2	52.4	80	38.5	M10	M10x45	32.5x3.55	1.08
32	1.1/4	21	42	33	30.2	58.7	90	43.7	M10	M10x45	37.5x3.55	1.55
40	1.1/2	21	48	42	35.7	69.9	100	50.8	M12	M12x50	47.5x3.55	2.08
50	2	21	60	52	42.9	77.8	120	52.8	M12	M12x50	56x3.55	2.7
65	2.1/2	17.5	76	65	50.8	88.9	140	74.9	M12	M12x60	69x3.55	3.89
80	3	14	89	81	61.9	105.4	160	90.9	M16	M16x70	85x3.55	5.12
100	4	3.5	114	106	77.8	130.2	160	115	M16	M16x80	112x3.55	10.9
125	5	3.5	140	132	92.1	152.4	160	140.5	M16	M16x80	136x3.55	12.1
6000PSI法兰
15	1/2	41	20	14	18.2	40.5	80	24.6	M8	M8x45	19x3.55	0.67
20	3/4	41	30	20	23.8	50.8	90	32.5	M10	M10x50	25x3.55	1.27
25	1	41	38	28	27.8	57.2	100	38.8	M12	M12x65	32.5x3.55	1.92
32	1.1/4	41	42	33	31.8	66.7	110	44.5	M14	M14x70	37.5x3.55	3.85
40	1.1/2	41	48	42	36.5	79.4	120	51.8	M16	M16x80	47.5x3.55	4.8
50	2	41	60	52	44.5	98.8	140	67.6	M20	M20x100	56x3.55	10.69
65	2.1/2	32	89	65	58.7	123.8	150	89.5	M24	M24x130	69x3.55	18.04
80	3	32	114	81	71.4	152.4	160	114.5	M30	M30x140	85x3.55	33.64
