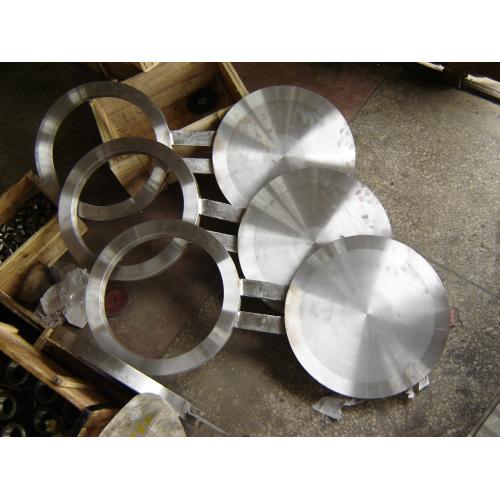

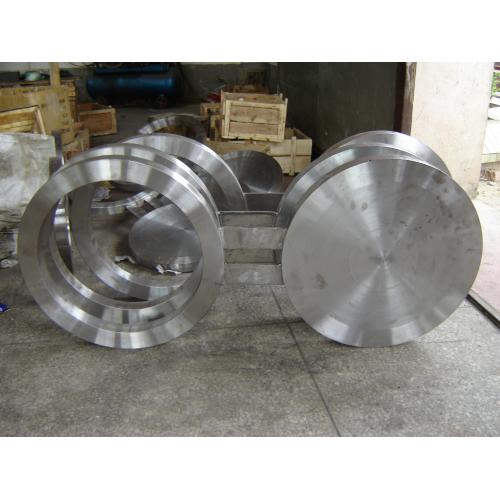

八字盲板顾名思义是其形状像8字，它一端是盲板，另一端是由节流环组合而成，在输送流体时，利用节流环，切断时则利用盲板，有点象切断阀的作用，它可以在阀门泄露时用来切断。

其密封性能比较好。对于需要完全隔离的系统，一般都选作为可靠的隔离手段。

八字盲板结构图


插板 Paddle Blind Flange	插环 Paddle Space Flange	八字盲板 Figure 8 Blingd Flange

公称通径		150LB	300LB	600LB	900LB	1500LB	2500LB
Nominal Size		150LB	300LB	600LB	900LB	1500LB	2500LB
DN	NPS	2.0MPa	5.0MPa	10.0MPa	15.0MPa	25.0MPa	42.0MPa
15	1/2	3	6	6	6	6	10
20	3/4	3	6	6	6	10	10
25	1	3	6	6	6	10	10
32	1.1/4	6	6	10	10	10	13
40	1.1/2	6	6	10	10	13	16
50	2	6	10	10	13	13	16
65	2.1/2	6	10	13	13	16	19
80	3	6	10	13	16	19	22
90	3.1/2	10	13	16	-	-	-
100	4	10	13	16	19	22	28
125	5	10	16	19	22	28	35
150	6	13	16	22	25	35	41
200	8	13	22	28	35	41	54
250	10	16	25	35	41	51	67
300	12	19	28	41	48	60	79
350	14	19	32	44	54	67	-
400	16	22	38	51	60	76	-
450	18	25	41	54	67	86	-
500	20	28	44	64	73	95	-
600	24	32	51	73	89	111	-

说明：
1、本系列产品符合API590要求，用于符合下列要求的突面法兰：ANSI B16.5、SH3406、ISO7005-1、GB9112-9124、HG20615(美洲体系)。
2、盲板、插环及八字盲板厚度均已包括腐蚀裕量：碳钢、低合金钢、低温钢裕量为1.3mm；不锈钢裕量为0mm
3、本系列产品适用于平垫片，如用于其它型式垫片(如八角垫等)应与制造厂协商，并调整厚度。
4、也可按HG21547-93要求生产。

公称通径	0.6MPa	1.0MPa	1.6MPa	2.5MPa	4.0MPa
Nominal Size
DN
15	8	8	8	8	8
20	8	8	8	8	8
25	8	8	8	8	9/8
32	8	8	8	8	10/8
40	8	8	8	9/8	10/8
50	8	8	9/8	10/8	12/10
65	8	8	10/8	11/9	13/11
80	8	8	10/8	12/10	14/12
100	10/8	9/8	12/10	14/12	16/14
125	11/9	10/8	13/11	16/14	19/17
150	12/10	12/10	15/13	17/15	21/19
200	14/12	13/11	17/15	21/19	27/25
250	17/15	15/13	20/18	25/23	32/30
300	19/17	17/15	23/21	29/27	37/35
350	21/19	18/16	26/24	33/31	42/40
400	23/21	20/18	29/27	36/34	48/46
450	25/23	22/20	32/30	39/37	50/48
500	28/26	25/23	35/33	43/41	54/52
600	32/30		41/39	51/49	65/62

说明：
1、本系列产品符合HG21547-93要求，用于符合下列要求的突面法兰：GB9113-9122、HG20592(欧洲体系)、ISO7005-1、DIN、JB管法兰。
2、盲板、插环及八字盲板厚度均已包括腐蚀裕量：碳钢、低合金钢、低温钢裕量为2.0mm；不锈钢裕量为0mm。
上述表中有分子/分母P者，分子为碳钢，低合金钢厚度，分母为不锈钢厚度。
3、本系列产品适用于平垫片，如用于其它型式垫片(如八角垫等)应与制造厂协商，并调整厚度。
