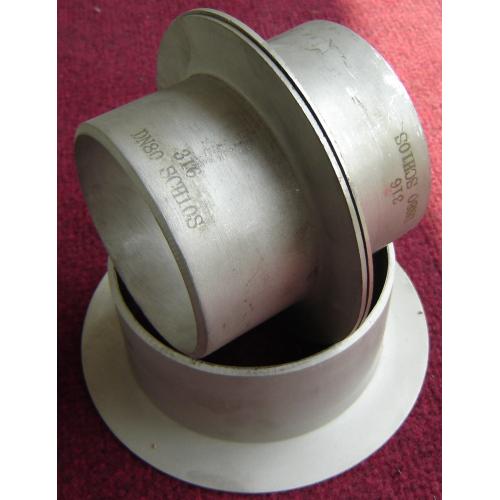

[新品] 不锈钢翻边短节(DN15-600)

供应商参考报价：面议

为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

翻边是冲压工艺的一种。在坯料的平面部分或曲面部分上，利用模具的作用，使之沿封闭或不封闭的曲线边缘形成有一定角度的直壁或凸缘的成型方法称为翻边. 翻边的制造标准：MSS SP-43、ASME B16.9、GB/T12459等标准。材质有碳钢、不锈钢、合金钢等。

翻边短节结构图：

Short Pattern 翻边短节参数表：

公称通径 Nominal Diameter		短节外径 Outside Diameter	接管长度F Length		搭接外径 Diameter of Lap Nominal&Maximum	圆角半径 R
DN	NPS	OD	长型LP	短型SP	G	AMax	BMax
15	1/2	21.3	76	51	35	3	0.75
20	3/4	26.7	76	51	43	3	0.75
25	1	33.4	102	51	51	3	0.75
32	1.1/4	42.4	102	51	64	5	0.75
40	1.1/2	48.3	102	51	73	6	0.75
50	2	60.3	152	64	92	8	0.75
65	2.1/2	73	152	64	105	8	0.75
80	3	88.9	152	64	127	10	0.75
90	3.1/2	101.6	152	76	140	10	0.75
100	4	114.3	152	76	157	11	0.75
125	5	141.3	203	76	186	11	1.5
150	6	168.3	203	89	216	13	1.5
200	8	219.1	203	102	270	13	1.5
250	10	273.1	254	127	324	13	1.5
300	12	323.9	254	152	381	13	1.5
350	14	355.6	305	152	413	13	1.5
400	16	406.4	305	152	470	13	1.5
450	18	457.2	305	152	533	13	1.5
500	20	508	305	152	584	13	1.5
550	22	559	305	152	641	13	1.5
600	24	610	305	152	692	13	1.5

上述尺寸符合MSS SP-43、ASME B16.9标准。
Above dimensions acc.to MSS SP-43、ASME B16.9
翻边短节制造标准
