承插弯头、三通、四通，主要是由圆钢或钢锭模压锻造毛坯成型，然后经车床机加工成型的一种高压管道连接配件。是锻制承插系列管件的重要部分。
按照形式分为45°承插弯头和90°承插弯头；三通、四通有等径和异径之分。
主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高、尺寸精密等部门及领域。

弯头，三通，四通结构图：

承插弯头
Socket Elbow

45° 弯头
45° Elbow

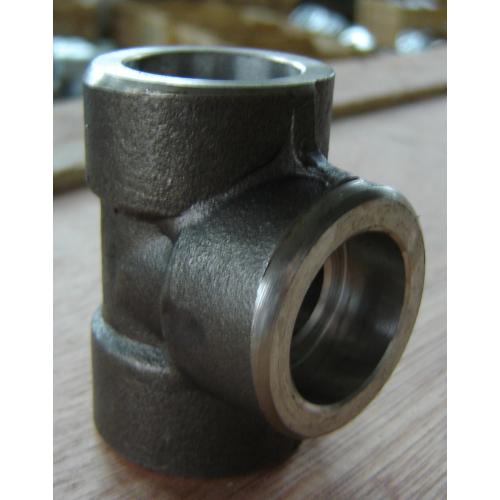

承插三通
Socket Tee

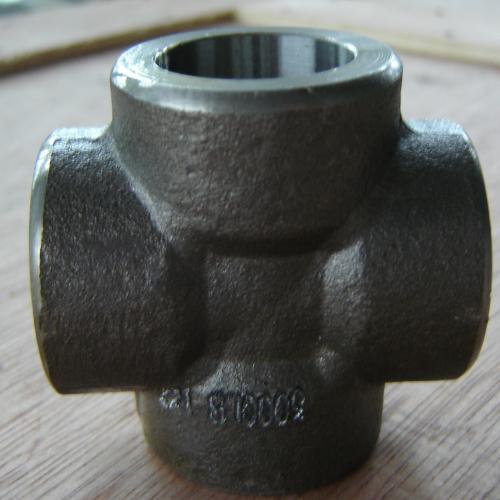

承插四通
Socket Cross

弯头，三通，四通参数表：

公称通径Nominal Diameter	承插孔深度Depth of Socket	承插孔直径Dimension of Socket	壁厚 Wall ThicknessCmin	中心至承插孔底Center to Bottom of Socket
				A
				90°弯头、三通、四通 90°Elbow、Tee、Cross			45°弯头 45°Elbow
DN	NPS	Jmin	d1	3000LB	6000LB	9000LB	3000LB	6000LB	9000LB	3000LB	6000LB	9000LB
DN	NPS	Jmin	d1	Sch80	Sch160	XXS	Sch80	Sch160	XXS	Sch80	Sch160	XXS
6	1/8	10	10.7	3.2	3.5	-	11	11	-	8	8	-
8	1/4	10	14.1	3.3	4	-	11	15	-	8	8	-
10	3/8	10	17.5	3.5	4.4	-	13	15	-	8	12	-
15	1/2	10	21.8	4.1	5.2	8.2	16	19	25	11	13	16
20	3/4	13	27.4	4.3	6.1	8.6	19	22	28	13	14	18
25	1	13	34.2	5	7	10	22	27	32	14	18	22
32	1.1/4	13	42.9	5.3	7	10.6	27	32	35	18	21	22
40	1.1/2	13	48.3	5.6	7.8	11.2	32	38	38	21	25	25
50	2	13	61.1	6.1	9.5	12.2	38	41	41	25	29	29
65	2.1/2	16	76.9(73.8)	7.7	12.5	-	41	57	-	29	32	-
80	3	16	89.8	8.3	13.8	-	57	64	-	32	35	-
100	4	19	115.5	9.4	-	-	66	-	-	42	-	-

备注：
1、承插壁厚外围平均值不低于所列值，***小值仅限于局部区域。
2、每种规格的上下值分别代表***大、***小尺寸。

上述尺寸符合GB/T14383、SH3410、HG/T21634、JIS B2316、ASME B16.11、BS3799标准。
Above dimensions acc.to the standard of GB/T14383、SH3410、HG/T21634、JIS B2316、ASME B16.11、BS3799
