[新品] 承插管帽(DN6-100)

供应商参考报价：面议

联系人：	郑顺
所在城市：	上海市嘉定区
详细地址：	上海市嘉定区安亭镇新源路155弄16号

为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

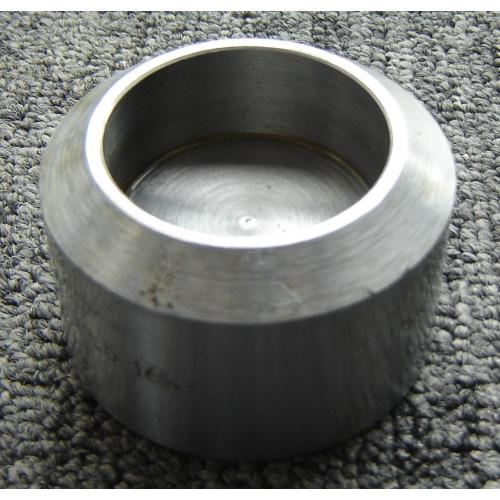

承插管帽主要用来封闭管路，起密封作用。
广泛用于国内大型电站配套工程，海水、蒸汽、冷水、热水、氧气、饮水、制冷、油、燃气、医用气体污水处理工程，市政工程，化工，炼油，冶金，化肥，造纸，医药等行业等。

管帽
Cap

管帽参数表：

公称通径Nominal Diameter	承插孔深度Depth of Socket	承插孔直径Dimension of Socket	壁厚Wall Thickness			管帽顶厚End Wall Thickness			中间长度The length of midst		中心至承插孔底Center to Bottom of Socket
			Cmin	Kmin	双承口管箍Coupling	单承口管箍Half-Coupling	45°斜三通Lateral
			Cmin	Kmin	双承口管箍Coupling	单承口管箍Half-Coupling	A		H
DN	NPS	Jmin	d1	3000LB	6000LB	9000LB	3000LB	6000LB	9000LB	E	F	3000LB	6000LB	3000LB	6000LB
DN	NPS	Jmin	d1	Sch80	Sch160	XXS	Sch80	Sch160	XXS	E	F	Sch80	Sch160	Sch80	Sch160
6	1/8	10	10.7	3.2	3.5	-	5	6.5	-	6	16	-	-	-	-
8	1/4	10	14.1	3.3	4	-	5	6.5	-	6	16	32	-	8	-
10	3/8	10	17.5	3.5	4.4	-	5	6.5	-	6	17	37	-	8	-
15	1/2	10	21.8	4.1	5.2	8.2	6.5	8	11	10	22	41	51	11	13
20	3/4	13	27.4	4.3	6.1	8.6	6.5	8	12.5	10	24	51	60	13	14
25	1	13	34.2	5	7	10	9.5	11	14	13	29	60	71	14	18
32	1.1/4	13	42.9	5.3	7	10.6	9.5	11	14	13	30	71	81	18	21
40	1.1/2	13	48.3	5.6	7.8	11.2	11	12.5	16	13	32	81	98	21	25
50	2	13	61.1	6.1	9.5	12.2	12.5	16	19	19	41	98	120	25	29
65	2.1/2	16	76.9(73.8)	7.7	12.5	-	16	19	-	19	43	-	-	-	-
80	3	16	89.8	8.3	13.8	-	19	22	-	19	45	-	-	-	-
100	4	19	115.5	9.4	-	-	22	28.5	-	19	48	-	-	-	-

备注：
1、承插壁厚外围平均值不低于所列值，***小值仅限于局部区域。
2、每种规格的上下值分别代表***大、***小尺寸。
上述尺寸符合GB/T14383、SH3410、HG/T21634、JIS B2316、ASME B16.11、BS3799标准。
Above dimensions acc.to the standard of GB/T14383、SH3410、HG/T21634、JIS B2316、ASME B16.11、BS3799
