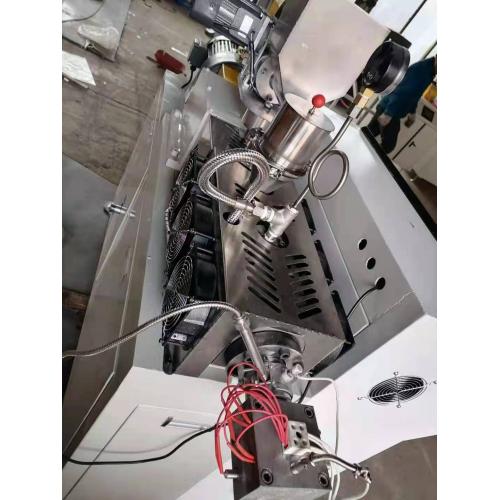

一.SHJ-20双螺杆混炼挤出机组 型技术参数机组配置基本如下：

A、SHJ-20型双螺杆混炼挤出机组长径比40：1；喂料机0.75KW；

1、 齿轮减速箱

1） 减速比：3：1

2） 输出轴转速：0~500rpm

3） 输入轴转速：Max1500rpm

4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

2、 主机电机

1） 主机电机：4KW（交流电机）

2） 电机转速(MAX)：1500RPM

3、 螺杆

1） 螺杆直径：Φ21.7mm

2） L/D=40：1

3） 螺杆为平行同向积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优38CrMoAlA氮化钢材质整体氮化,表层镀硬铬处理（粗糙度10级）.

6） 整体硬度约HRC65~75。

4、 料筒

1） 机筒材质选用优质38CrMoAlA氮化钢材质整体氮化，表层镀硬铬处理（粗糙度10级）.硬度约HRC65-75，机筒长度L=120mm/节；

2） ***节筒体为喂料筒体，第三节为预留辅助喂料筒体，第六节筒体为排气筒体，第七节筒体为挤出筒体，其余筒体为闭口筒体.

3） 软水循环系统

5、加热系统 （网上略）用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力。

6、真空脱气装置

7、换网机头 铰链快开水冷拉条机头

二.辅机部分：

1. 冷却水槽：（双段冷却水槽，前段为恒温水冷却，后段为循环冷却水冷却）；中心高度，上下调节距离.

2. 牵引机：聚氨酯滚轮2个；牵引电机功率1.1KW；牵引调速采用变频器；

 3. 收卷机：三工位.

三、试验室配方研发专用试验机组部分：单螺杆混炼挤出机主机→双段冷却水槽→牵引机→三工位收卷机.
