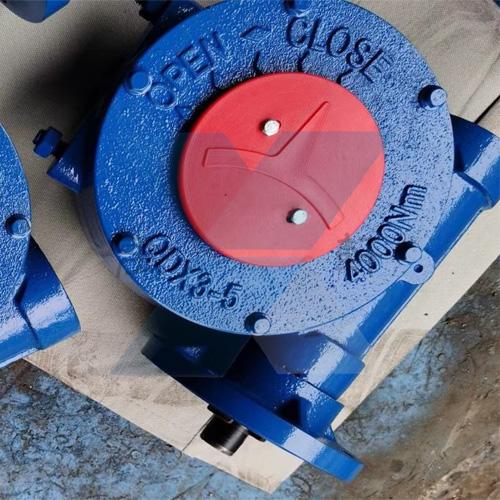

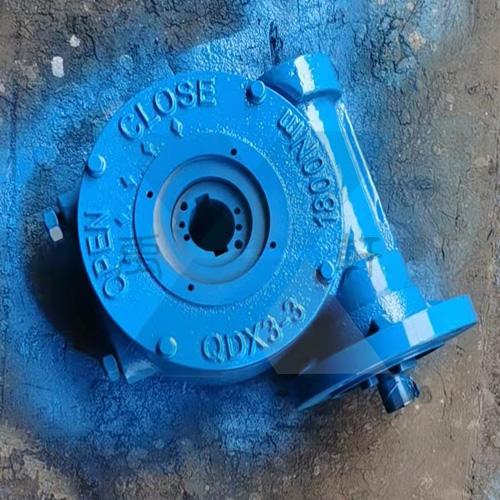

QDX3-D4蝶阀电动蜗轮头,球阀手动蜗轮箱

QDX3-D4蝶阀电动蜗轮头，电动阀门执行器是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有13个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该系列是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

电动和手动装置 由人力驱动的减速装置，用以减小手动操作阀门所需要的力，通常有多回转式和部分回转式两种。其特点是结构简单﹑操作简便。它常用于驱动公称通径小于300毫米的阀门。

齿轮传动装置 利用两齿轮的轮齿相互啮合传递动力和运动的机械传动，用主、从动轮轮齿直接、传递运动和动力的装置。按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。具有传动平稳，传动比准确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大等特点。

蜗轮传动装置 wormgear actu7ator 用蜗轮机构启闭或调节阀门的装置。

圆柱齿轮传动装置 cylindrical gear actuator 用圆柱齿轮机构启闭或调节阀门的装置。

圆锥齿轮传动装置 conical gear actuator 用圆锥齿轮机构启闭或调节阀门的装置。

 齿轮传动的优点

1） 瞬时传动比恒定，工作平稳性较高；

2） 采用非圆齿轮，瞬时传动比可按所需变化规律设计；

3） 传动比变化范围大，特别是采用行星传动时，传动比可到100~200（单级），适用于减速或增速传动；

4） 速度范围大，齿轮的圆周速度可从V<0.1M/S达到200m/s，或更高；转速可从n<1 r/min到20000r/min以上；

5） 传递功率范围大，承载能力高；

6） 传动效率高，特别是精度较高的圆柱齿轮副，其效率可达η=0.99以上；

7） 结构紧凑，如使用行星传动、少齿差传动，或谐波齿轮传动，可使部件更为缩小，成为同轴线传动；

8） 维护简便。

 齿轮传动的缺点

1） 运转中振动、冲击和噪声，并产生动载荷；

2） 无过载保护作用；

3） 要求齿轮的切齿精度
