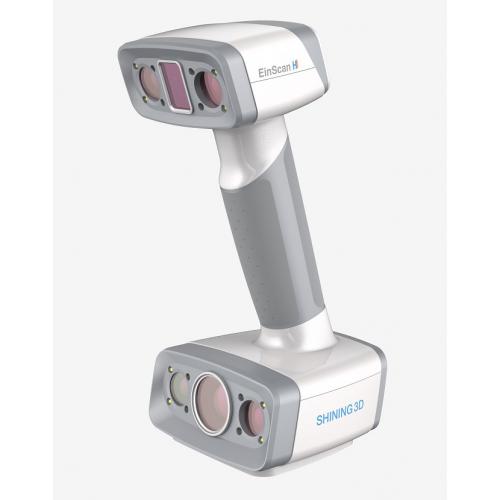

EinScan HX
双蓝光手持3D扫描仪
双蓝光
搭配双蓝光,让EinScan HX结合了LED结构光与激光的优势,提高了对扫描材质和环境光适应性,赋予产品广泛的应用。
快速高效
快速模式下,采用蓝色LED结构光扫描,无需粘贴标志点即可快速获取三维数据,扫描速度1,200,000点/秒激光扫描模式配备7对交叉线蓝色激光,为逆向设计、CAD/CAM以及3D打印快速提供高品质3D数据。
材质适应广泛
独特的反光材质及黑色表面算法,软件一键设置,轻松获取黑色和反光材质物体高品质3D数据。
高品质数据
激光模式下,精度0.04mm,***小点距0.05mm,高分辨率展示物体精致细节,满足大部分工业应用场景的需求。
三种扫描测头可选
1. 结构光扫描:精度高,分辨率高,稳定性好;应用:五金注塑,3C电子
2. 激光扫描速度快,适用性强,易操作;应用汽车饭金,精密铸造
3. 跟踪扫描:速度快,适用性强,无需贴点;
应用:航空航天,文博
一体式的结构,灵活安全可靠
集成七轴智能协作机器人,安全且灵活。隐藏式机柜,可防尘防潮。移动式工作平台,可调整至制定的位置,方便应用于不同场景。
灵活配置路径,自动输出报告
根据设定的检测路径,在扫描完成后,系统可根据用户定义自动生成检测报告,快速获取精确的三维检测报告,满足各类分析需求。
批量产品检测,提升生产效率
配置自动控制系统,通过编程对工件进行大批量检测,有助于在生产控制等方面提升效率,相比传统检测技术,效率可提升数倍。
光源种类
|
散斑模式
|
激光模式
|
扫描精度
|
zui高0.05mm
|
zui高0.04mm
|
体积精度
|
0.05mm+0.1mm/m
|
0.04mm+0.06mm/m
|
扫描速度
|
1,200,000点/秒20 FPS
|
480,000点/秒55 FPS
|
相机采集速度
|
55 FPS
|
拼接模式
|
标志点拼接、特征拼接、混合拼接
|
标志点拼接
|
标定方式
|
快速标定,精准标定
|
基准工作距
|
470 mm
|
扫描景深
|
200 mm~700 mm
|
350 mm~610 mm
|
***大扫描范围
|
420 mm*440 mm
|
380 mm*400 mm
|
空间点距
|
0.25 mm~3 mm
|
0.05 mm~3 mm
|
光源形式
|
蓝色LED光源
|
蓝色7对交叉激光线
|
光源类别
|
人眼安全
|
Class I(人眼安全)
|
数据格式
|
OBJ, STL, ASC, PLY, P3, 3MF
|
设备大小
|
108 mm*110 mm*237 mm
|
设备重量
|
710g
|
